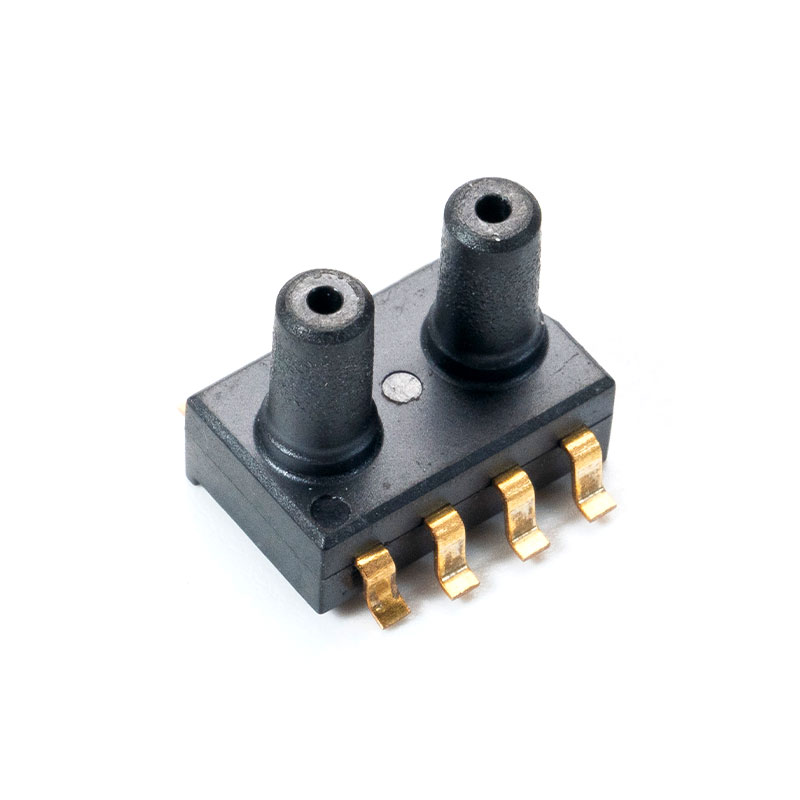

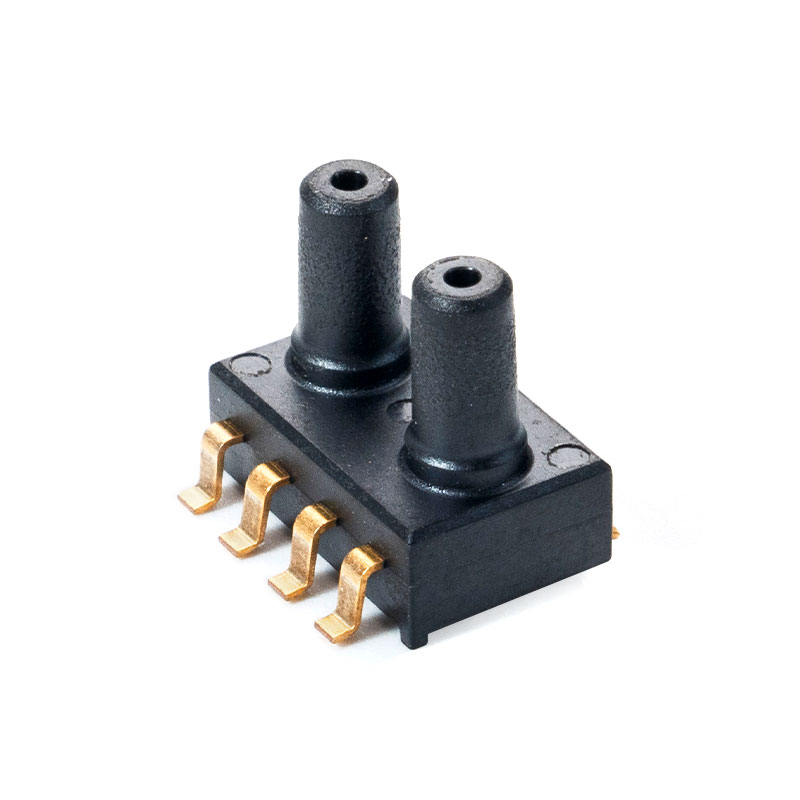

DPT-R8 Micro-druksensor

Introductie
Het onderwerp van dit document zijn de functionele kenmerken van de drukverschiltransmitter gebaseerd op de druksensor uit de Honeywell ABP-serie, met RS-485-interface met ingebouwd MODBUS RTU-protocol en 010V analoge uitgang.
LET OP: Lees de inhoud van dit document voordat u het apparaat start.

Functies
Verschildrukmeting (bereik afhankelijk van de gebruikte sensor)
Analoge spanningsuitgang 0-10 [V] (proportioneel aan drukverschil)
Configuratie van uitgangsbereik
Configuratie meettijdconstante
Sensor-offset-nulfunctie
Statusindicatie LED-eenheid
Seriële interface RS-485 (uitlezen van meetwaarden, instellen van bedrijfsparameters)
MODBUS RTU-protocol
Communicatie in HALF DUPLEX-modus
Hardware configureerbaar adres (1-31)

Kenmerken
De basisfunctie van de DPC6000_RSV is het meten van verschildrukwaarden. De waarden gemeten door de geïntegreerde sensor uit de Honeywell ABP-serie, vervolgens herberekend en gemiddeld in de microcontroller, zijn beschikbaar in het geheugen (in HOLDING REGISTERS) volgens de MODBUS-standaard. Het lezen van registers wordt uitgevoerd door middel van de MODBUS-protocolfunctie, verzonden via de seriële interface RS-485. De registers bevatten ook informatie over het momenteel ingestelde (configureerbare) meetbereik, de tijdconstante (ook configureerbaar) en het drukpercentage gerelateerd aan het bereik. Signalen zoals geen sensor, overschreden meetbereik, zender bezet tijdens offsetkalibraties, worden eveneens gerealiseerd door middel van statusregisters.

Het weten waard
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249,089 Pa

Kaart met registers

Tabel met registers:

Registreer ernr.	Waarden	Beschrijving
1	-999-9999	Verschildruk (beperkt door meetbereik)[ Pa](1 =1 Pa）met teken
2	0-1000	Verschildruk gerelateerd aan bereik (1 = 0,1%; 1000 = 100%)
3	0/1/2/3	Statuslogboek（0: “SENSOR OK”,1: “ONDERBELAST”,2: “OVERBELASTING”, 3: “GEEN SENSOR”）(*)
4	1234	Wachtwoordlogboek
5	1/2/3	Commandologboek
6	volgens de opdrachttabel	Parameterlogboek
7	0/1	TAU-tijdconstante (0: 0,8s; 1: 4,0 s）
8	0/1/2/3/4/5/6	Meetbereik (volgens de tabel met meetbereiken)
9	-999-9999	Zenderoffset (informatief)[ Pa](1 =1 Pa）met teken
10	-999-9999	Onderste waarde van het meetbereik (informatief)[Pa](1 =1 Pa）met teken
11	-999-9999	Bovenste waarde van het meetbereik (informatief)[ Pa]（1 = 1 Pa）met teken
12	0/1	Status offsetkalibratie (nulstelling) (0: niet actief; 1: bezig)
13	0-65535	Teller van correcte frames
14	0-65535	Uitzonderingsteller
15	0-65535	CRC-foutteller
16	0-65535	Bytefoutteller
17	0-65535	Adresfoutteller

(*) "SENSOR OK" - correcte werking van de sensor; "ONDERBELAST" - ondergrens overschreden;
"OVERBELASTING" - bovengrens overschreden; 'GEEN SENSOR - sensor ontbreekt;

Commandotabel:

Comm en nee.	Functie	Parameter
1	Apparaatadres instellen	1-247 (1-standaardwaarde
2	Transmissiesnelheid instellen	96-9600 b/s (standaardwaarde) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Pariteit instellen	0-GEEN PARITEIT; geen pariteitsbit 1-EVENPARITY;(standaardwaarde) 2-ONEVEN PARITEIT,
4	Stopbits instellen	1-1x STOP;1 stopbit (standaardwaarde) 2-2 x STOP;2 stopbits
5	Tijdconstante instellen	0-0,8s; 1-4,0s;
6	Meetbereik instellen	ID volgens de tabel met meetbereiken)
7	Start het kalibratieproces	1-start-offsetkalibratie (nulstelling)
8	Apparaat opnieuw instellen	1-software apparaatreset

Bereik1	Bereik2	Bereik3	Bereik4	Bereik5	Bereik6	Bereik7	Bereik8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Opmerkingen:
•Als u een verkeerde parameterwaarde invoert of die buiten het bereik valt, wordt de waarde 0xEEEE ingevoerd in het opdrachtregister.
•Elke keer dat de opdracht wordt aangeroepen, moet deze vergezeld gaan van een wachtwoord (1234 decimaal).
•Het oproepen van de opdracht via individuele registervermeldingen moet worden voltooid door het wachtwoord in te voeren.
