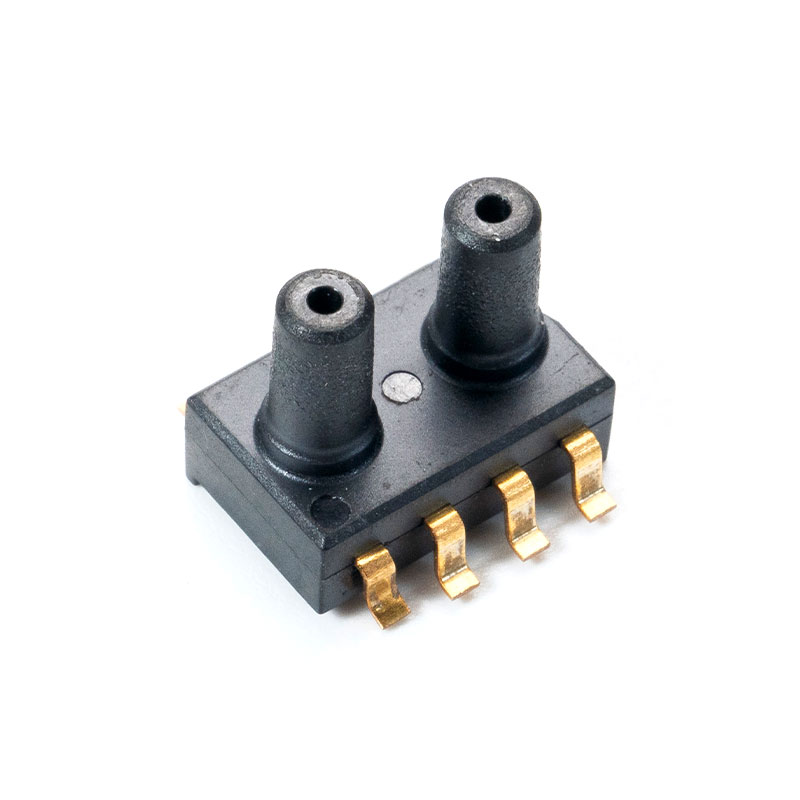

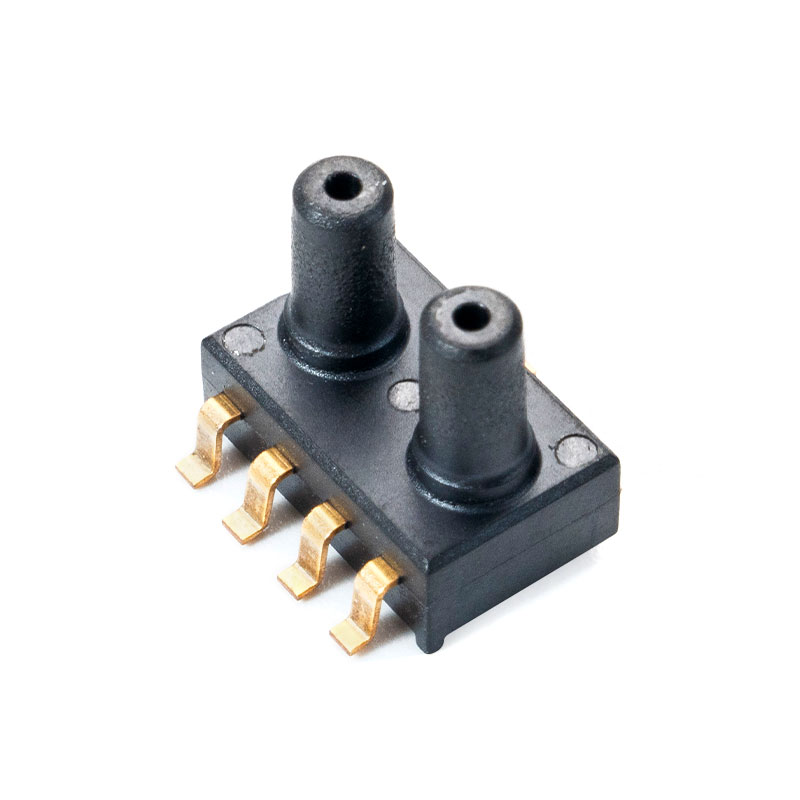

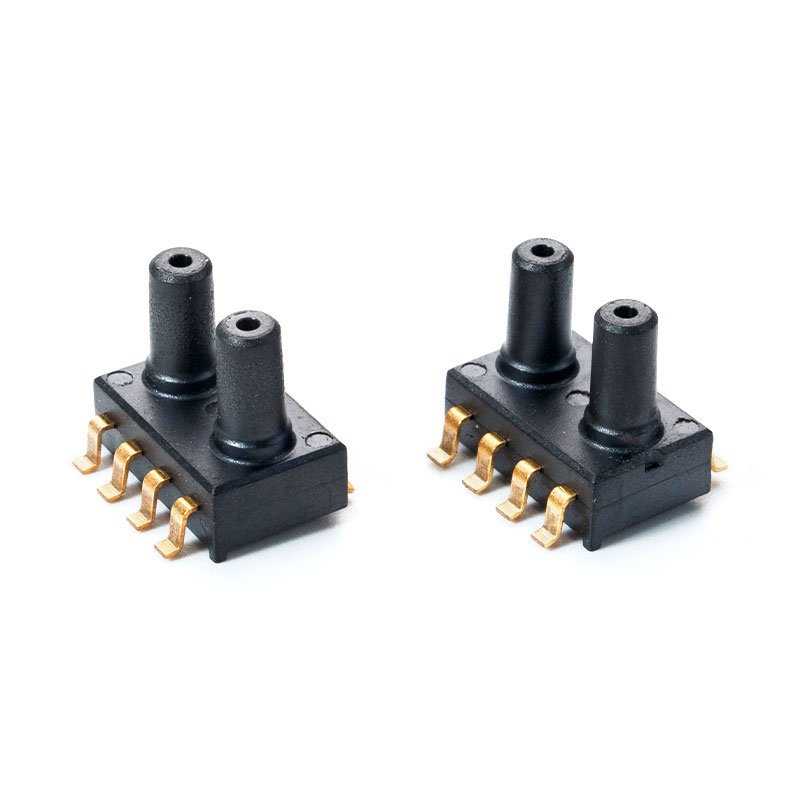

Elektrische parameters
| Kenmerkend | Symbool | Min | Typ | Max | Eenheid |
| Vs=5,0V (MCP-H20-A-serie) | V S | 4.75 | 5.0 | 5.25 | Vgelijkstroom |
| Vs=3,3V (MCP-H20-B-serie) | V S | 3 | 3.3 | 3.6 | Vgelijkstroom |
| Werkende stroom | ik o | — | 3 | mA DC | |
| Nauwkeurigheid (0℃ tot 85℃) | — | — | — | 1.5 | %V FSS |
| ADC-resolutie | RES ADC | — | 24 | — | beetje |
| DAC-resolutie | RES DAC | — | 12 | — | beetje |
| Reactietijd | t R | — | 2.5 | — | mevrouw |
| Opwarmtijd | — | — | 100 | — | mevrouw |
| ESD-bescherming | — | — | 2 | — | kV |
Uitvoerparameters
MCP-H20-A-serie (voedingsspanning: 5,0 V)
| Kenmerkend | Symbool | Min | Typ | Max | Eenheid |
| Min. drukcompensatie (0℃ tot 85℃) | V uit | 0.44 | 0.5 | 0.56 | VDC |
| Volledige output (0℃ tot 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Volledige schaal (0℃ tot 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B-serie (voedingsspanning: 3,3 V)
| Kenmerkend | Symbool | Min | Typ | Max | Eenheid |
| Min. drukcompensatie (0℃ tot 85℃) | V uit | 0.055 | 0.1 | 0.145 | VDC |
| Volledige output (0℃ tot 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Volledige schaal (0℃ tot 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Druk- en temperatuurkenmerken
Tabel 1: Kenmerken drukuitgang @ VDD = 5,0 V, T = 25 ℃ tenzij anders vermeld
| Parameter | Symbool | Voorwaarden | Min | Typ. | Max | Eenheid |
| Drukmeetbereik 1 | PFS | -100 | 200 | Kpa | ||
| Drukresolutie | Druk | 0.05 | %FS | |||
| Druk Accuracy 2 | Bij 25℃ | -0,1 | 0.1 | %FS | ||
| Totale foutband 3 | TEB | Van 25℃ tot 60℃ | -0,3 | 0.3 | %FS | |
| Van -40℃ tot 85℃ | -1 | 1 | %FS | |||
| Afwijking op lange termijn | Na een periode van 1 jaar | ±0,15 | %FS | |||
| Reflow-soldeerimpact | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. De hogedrukzijde bevindt zich op de gemarkeerde zijde.
2. De maximale afwijking van een best passende rechte lijn (BFSL) passend bij de uitvoer gemeten over het drukbereik bij 25°C. Omvat alle fouten als gevolg van niet-lineariteit van de druk, hysteresis en niet-herhaalbaarheid.
3. De totale drukfoutband omvat alle nauwkeurigheidsfouten, thermische fouten over het gecompenseerde temperatuurbereik en span- en offsetkalibratietoleranties. Voor een ideale sensoruitgang met betrekking tot ingangsdruk en temperatuur zijn TEB-waarden alleen geldig bij de gekalibreerde voedingsspanning.
Tabel 2: Karakteristieken temperatuuruitgang @ VDD = 5,0 V, T = 25°C tenzij anders vermeld
| Parameter | Symbool | Voorwaarden | Min | Typ.。 | Max | Eenheid |
| Bedrijfstemperatuur | T OP | -20 | 85 | ℃ | ||
| Temperatuur absolute nauwkeurigheid | -10℃ tot 50℃ | ±1,0 | ℃ | |||
| Maximale fout met stroom | Voeding van 1,8V tot 5,5V | ±0,1 | ℃ | |||
| Temperatuurresolutie van uitvoergegevens | 0.01 | ℃ |
Elektrische kenmerken
Tabel 3: DC-karakteristieken @VDD=5,0 V, T=25℃ tenzij anders aangegeven
| Parameter | Symbool | Voorwaarden | Min | Typ. | Max | Eenheid |
| Gemiddelde bedrijfsstroom | ik DDAVP | Eén conversie per seconde | 4.5 | 6.4 | μA | |
| Piekstroom | ik PikEK | Drukconversie | 1.5 | mA | ||
| Temperatuur conversie | 0.95 | mA | ||||
| Stand-by voedingsstroom | ik DDSTB | Bij 25℃ | 0.2 | μA | ||
| Seriële gegevensklokfrequentie | f SCLK | ik 2 C-protocol, pull-up-weerstand van 4,7k | 100 | 400 | kHz | |
| Hoge spanning digitale ingang | VIH | 0.8 | V | |||
| Digitale ingang lage spanning | VIL | 0.2 | V | |||
| Digitale uitgang hoogspanning | V O.H | ikO = 0.5 mA | 0.9 | V | ||
| Digitale uitgang lage spanning | V OEL | ikO = 0.5 mA | 0.1 | V | ||
| iknput Capacitance | C ikN | 10 | pF | |||
| ik2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absoluut maximale beoordeling
Tabel 4: Absolute maximale beoordeling
| Parameter | Symbool | Voorwaarden | Min | Max | Eenheid |
| Overdruk | P MAX | 3X | |||
| Voedingsspanning | V DD | -0,3 | 6.5 | V | |
| Interface-spanning | V ALS | -0,3 | VDD 0,3 | V | |
| Opslagtemperatuurbereik | T STG | -40 | 150 | ℃ | |
| Maximale soldeertemperatuur | T MS | Maximaal 10 seconden | 250 | ℃ | |
| ESD-beoordeling | Menselijk lichaamsmodel | -2 | 2 | kV |
Blootstelling aan maximale classificatieomstandigheden gedurende langere perioden kan de betrouwbaarheid van het apparaat beïnvloeden.
