Wholesale MCP-J20 Absolute druksensor
Thuis / Product / Druktype / Absolute druksensor / MCP-J20 Absolute druksensor
CATEGORIEËN

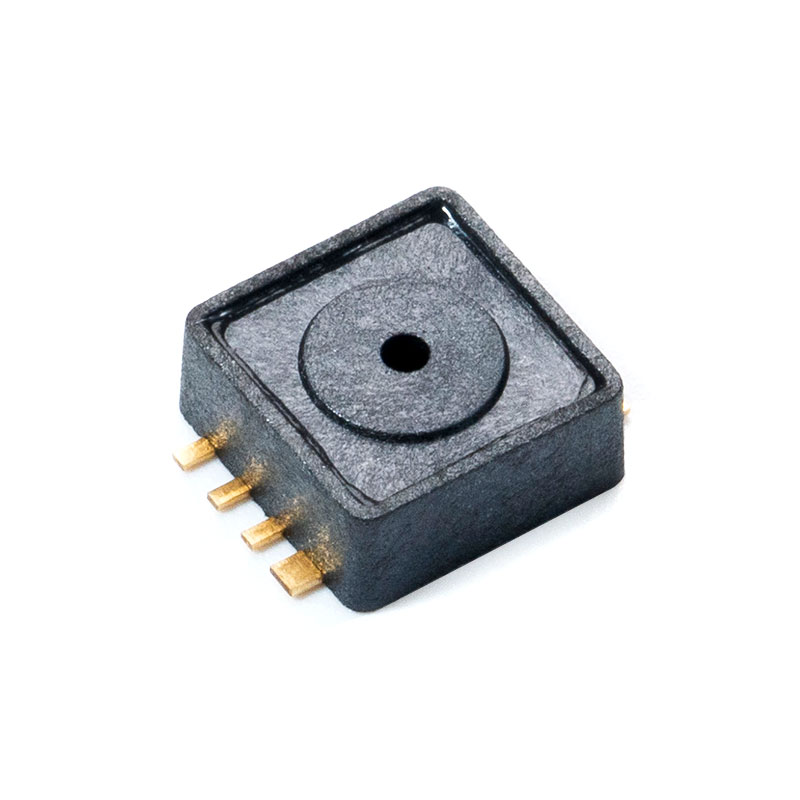

MCP-J20 Absolute druksensor
  • MCP-J20 Absolute druksensor
  • MCP-J20 Absolute druksensor
  • MCP-J20 Absolute druksensor

MCP-J20 Absolute druksensor

Beschrijving
De sensormarkt heeft gekalibreerde absolute-druksensorproducten gelanceerd. De MCP-J20-serie is ontworpen voor drukoverdracht in het inlaatspruitstuk van auto's en motorfietsen
Dit product maakt gebruik van signaalconditioneringschips van automobielkwaliteit om de MEMS-kernuitvoer te kalibreren en te compenseren, en kan druksignalen van 10 kPa tot 1000 kPa omzetten in analoge uitgangssignalen met een aanpasbaar uitgangsbereik (0 ~ 5 V). Terwijl de uitstekende betrouwbaarheid van het product wordt gegarandeerd, zijn de twee chips geïntegreerd en verpakt, waardoor de verpakkingsgrootte aanzienlijk wordt verkleind. Tegelijkertijd kan het geconditioneerde product een standaarduitvoer leveren binnen het temperatuur- en nauwkeurigheidsbereik, waardoor klanten de sensor niet meer hoeven te kalibreren.

Kenmerkend

De maximale fout van 0 ° C tot 85 ° C is 2,5%
Zeer geschikt voor microprocessors of op microcontrollers gebaseerde systemen
Ultrakleine opbouwverpakking
Temperatuurbereik: -40°C tot 125°C
Bereik J20 (A) 10kPa~1000kPa optioneel J20(B)10kPa~400kPa
Proportionele/absolute analoge uitgangsspanning

Typische toepassingen

Automotive-toepassingen (spruitstukdrukmeting)
Industriële controle
Druktoepassing voor motorfietsen
Hybride en nieuwe energie-vacuümondersteunde sensoren
CNG-gasdrukdetectie
Manometer

Neem contact met ons op
VOORV：MCP-J20A, J20B, J20C Absolute druksensor
VOLGENDE：MCP-J10, J11, J12 Absolute druksensor

Overzicht

De druksensor uit de MCP-J20-serie maakt gebruik van een MEMS-piëzoresistieve kern als drukgevoelig element, dat een ruw signaal afgeeft dat evenredig is aan de omgevingsdruk. De conditioneringschip met een ingebouwde 16-bits ADC stuurt de gevoelige component aan en versterkt, temperatuurcompenseert en lineariseert het oorspronkelijke signaal om een ​​analoog spanningsuitgangssignaal uit te voeren dat lineair gerelateerd is aan de toegepaste druk.



Overdrachtsfunctie

UIT=EEN×P B
aandacht:
OUT is de analoge uitgangsspanning, gemeten in volt;
P is de drukwaarde, absolute druk, in kPa;
Zie onderstaande tabel voor A en B.

Afbeelding 3.1 Gesimuleerde uitvoeroverdrachtsfunctie

Productmodel Bereik (kPa) Uitgangsspanningsbereik (V) Winst en compensatie
Po Pr OEL O.H A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
