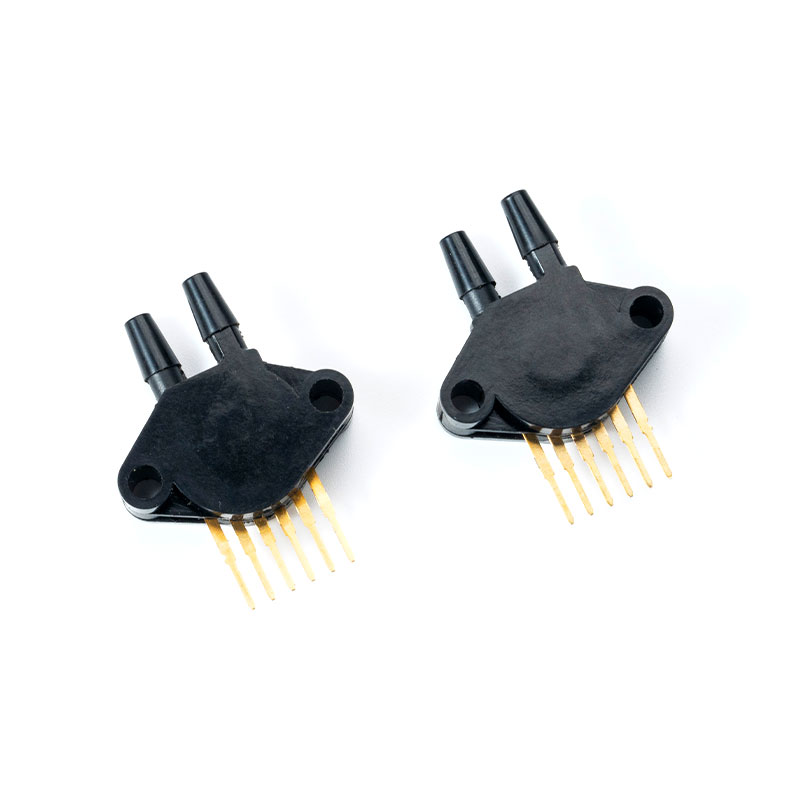

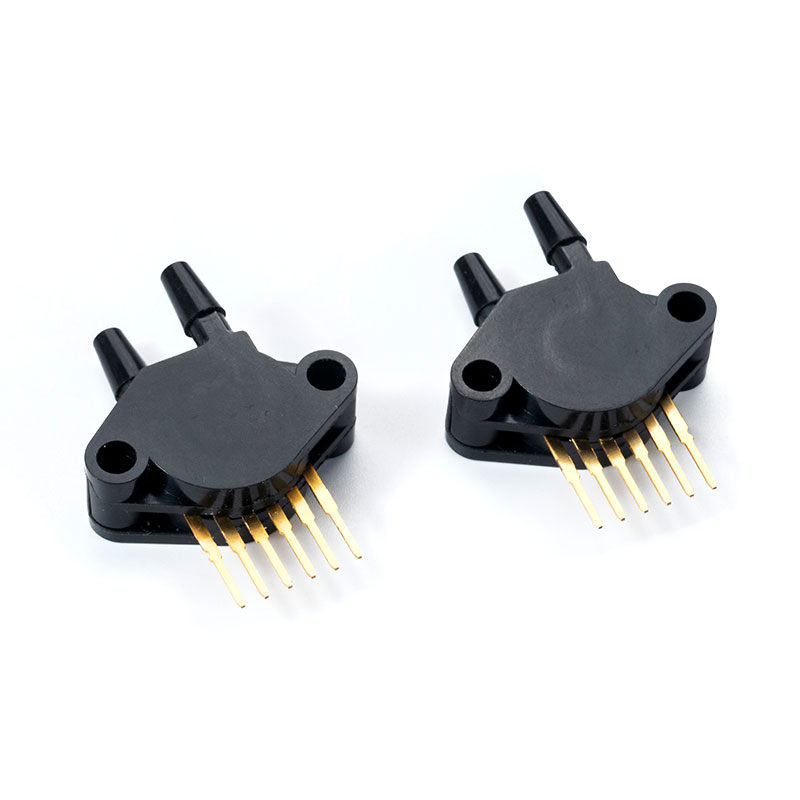

1. Algemene specificaties
Tabel 1. Limietparameters
| Kenmerkend | Symbool | Min | Typ | Max | Eenheid |
| Min. drukcompensatie (0℃ tot 85℃) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Volledige output (0℃ tot 85℃) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Volledige schaal (0℃ tot 85℃) | VFSS | 2.91 | 3 | 3.09 | VDC |
Tabel 2. Type druk
| Soort druk | beschrijving |
| Absoluut | De output is evenredig met het verschil tussen de toegepaste druk en het ingebouwde referentievacuüm |
| Gauge druk | De output is evenredig met het verschil tussen de toegepaste druk en de atmosferische (omgevings)druk |
| Differentiële druk | De output is evenredig met het verschil tussen de druk die op elke poort wordt uitgeoefend (poort 1 – poort 2). |
2. De technische parameters van de analoge uitgang
Tabel 3. Specificaties analoge uitgang
(VS = 5,0 Vdc, TA = 25 °C tenzij anders vermeld. )
| Kenmerkend | Symbool | Min | Typ | Max | Eenheid |
| Drukbereik (1) | P OP | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Voedingsspanning (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Voedingsstroom | ik O | — | 7 | 10 | mAdc |
| Minimale drukcompensatie (3) , (0 tot 85 °C) @ VS = 5,0 V | V UikT | 0.088 | 0.2 | 0.313 | VDC |
| Volledige uitvoer (4) , differentieel en absoluut (0 tot 85 °C) @ VS = 5,0 V | V FSO | 4.587 | 4.7 | 4.813 | VDC |
| Volledige schaal (5) , differentieel en absoluut (0 tot 85 °C) @ VS = 5,0 V | V FSS | — | 4.5 | — | VDC |
| Nauwkeurigheid (6) | — | — | — | ±2,5 | %V FSS |
| Gevoeligheid | V/P | — | 45 | — | mV/kPa |
| Reactietijd (7) | t R | — | 1 | — | mevrouw |
| Uitgangsbronstroom bij volledige uitvoer | ik O | — | 0.1 | — | mAdc |
| Opwarmtijd (8) | — | — | 20 | — | mevrouw |
| Offsetstabiliteit (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (kiloPascal) is gelijk aan 0,145 psi.
2. Het apparaat is ratiometrisch binnen dit gespecificeerde excitatiebereik.
3. Offset (VOFF) wordt gedefinieerd als de uitgangsspanning bij de minimale nominale druk.
4. Volle schaal output (VFSO) wordt gedefinieerd als de uitgangsspanning bij de maximale of volledige nominale druk.
5. Volledige schaalbereik (VFSS) wordt gedefinieerd als het algebraïsche verschil tussen de uitgangsspanning bij volledige nominale druk en de uitgangsspanning bij de minimale nominale druk.
6. Nauwkeurigheid (foutbudget) bestaat uit het volgende:
Lineariteit: Uitgangsafwijking van een rechte lijnrelatie met druk over het gespecificeerde drukbereik.
Temperatuurhysteresis: uitgangsafwijking bij elke temperatuur binnen het bedrijfstemperatuurbereik, nadat de temperatuur van en naar de minimale of maximale bedrijfstemperatuurpunten is gewisseld, waarbij een drukverschil van nul wordt toegepast.
Drukhysteresis: uitgangsafwijking bij elke druk binnen het gespecificeerde bereik, wanneer deze druk wordt geschakeld van en naar de minimale of maximale nominale druk bij 25 °C.
TcSpan: Vermogensafwijking over het temperatuurbereik van 0 tot 85 °C, ten opzichte van 25 °C.
TcOffset: Uitgangsafwijking met minimale druk toegepast over het temperatuurbereik van 0 tot 85 °C, ten opzichte van 25 °C.
Variatie van nominaal: De variatie van nominale waarden, voor offset of volledige overspanning, als percentage van VFSS bij 25 °C.
7. De responstijd wordt gedefinieerd als de tijd waarin de stapsgewijze verandering in de output van 10% naar 90% van de uiteindelijke waarde gaat, wanneer deze wordt onderworpen aan een gespecificeerde stapsgewijze verandering in de druk.
8. De opwarmtijd wordt gedefinieerd als de tijd die het product nodig heeft om aan de gespecificeerde uitgangsspanning te voldoen nadat de druk is gestabiliseerd.
9. Offsetstabiliteit is de outputafwijking van het product wanneer het wordt blootgesteld aan 1000 uur gepulseerde druk, temperatuurwisselingen met bias-test.
