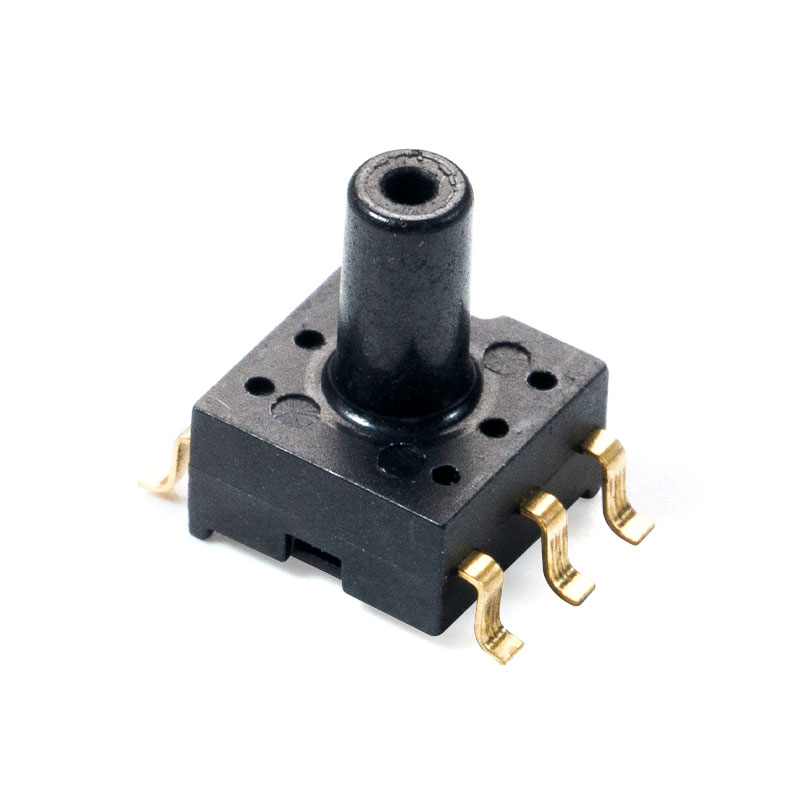

MCP-H10, MCP-H11 Lagedruksensor

Algemene beschrijving (MCP-H10)

De MCP-H10-serie is een klein pakket (SOP) met een mondstuk, dat signaalversterking, niet-lineariteit en temperatuurcompensatie voor silicium-piëzoresistieve druksensoren integreert. De druksensor uit de MCP-H10-serie is een product dat gebruik maakt van geavanceerde MEMS-technologie en is speciaal ontworpen voor consumentenelektronica en medische toepassingen. De druksensor kan rechtstreeks op een printplaat worden gesoldeerd, waardoor een nauwkeurig analoog spanningsuitgangssignaal met hoge amplitude ontstaat dat evenredig is aan de uitgeoefende druk.

Kenmerken

Meetbereik: -100kPa~1000kPa
Absolute analoge uitgang met een breed lineair bereik (typische waarden van 0,5V~4,5V) (opmerking: uitgangsspanning kan worden aangepast)
Voedingsspanning 5,0 V (3,3 V optioneel)
Bedrijfstemperatuurbereik -20 tot 85 ℃
Opslagtemperatuurbereik -40 tot 125 ℃

Typische toepassingen

Industrieel gebruik: drukschakelaars en pneumatische componenten
Medisch gebruik: bloeddrukmeter, zuurstofgenerator
Waterniveaudetectie van huishoudelijke apparaten: wasmachines, vaatwassers, stofzuigers
Luchtdrukcontrole: schone kamers en rookkamers
Overig: Luchtdruk-middendruksensor

Structuur prestaties

Drukgevoelige chip: silicium
Looddraad: gouddraad
Afdichtingsschaal: PPS-materiaal
Pin: Verkoperd met goud
Nettogewicht: ongeveer 0,3 gram

Productbeschrijving(MCP-H11)
MCP-H11 De serie is een drukverschilsensorproduct met kleine verpakkingsgrootte (SOP) met enkele buispoort, interne geïntegreerde versterker en meertraps druk- en temperatuurcompensatie. Voornamelijk gericht op de consumenten- en medische toepassingsmarkten.
Hoogwaardige digitale uitgangsdruk- (24-bit) en temperatuur- (24-bit) sensoren, ontworpen om te voldoen aan de strengste eisen van OEM-klanten.

Kenmerkend
Meetbereik: -100 kPa ~ 1000 kPa
I2C-uitvoer met groot lineair bereik
Brede voeding (3V-5,5V)
Werktemperatuurbereik -20 tot 85 ℃
Opslagtemperatuurbereik -40 tot 125 ℃

Typische toepassingen
Industrieel gebruik: drukschakelaars en pneumatische componenten
Medisch gebruik: bloeddrukmeter, zuurstofconcentrator
Luchtdrukregeling: cleanroom en rookruimte
Overig: Luchtdruk-middendruksensor
Nettogewicht: ongeveer 0,3 gram

Structurele prestaties
Drukgevoelige chip: siliciummateriaal
Lood: Gouddraad
Inkapselingsschaal: PPS-materiaal
Pin: Koper Zilver

Neem contact met ons op
VOORV：MCP-H20, MCP-H21 Lagedruksensor
VOLGENDE：Geen volgend artikel

Elektrische specificaties (MCP-H10)

Kenmerkend Symbool Min Typ Max Eenheid
Spanning @ Vs=5,0V (MCP-H10-A-serie) V S 4.75 5 5.25 VDC
Spanning @ Vs=3,3V (MCP-H10-B-serie) V S 3 3.3 3.6 VDC
Werkende stroom Io — 3 mADC
Nauwkeurigheid (0 ℃ tot 85 ℃) — — — 1.5 %V FSS
ADC-resolutie RES ADC — 24 — beetje
DAC-resolutie RES DAC — 12 — beetje
Frequentie Fsys 1 MHz
Reactietijd t R — 2.5 — MS
Begintijd — — 100 — MS
ESD-bescherming — — 2 — KV

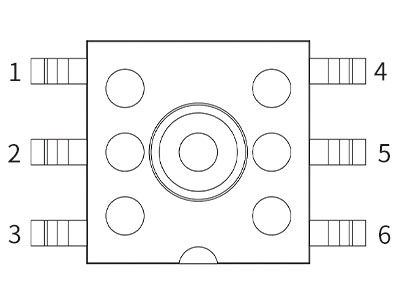

Verpakking en pindefinitie (MCP-H11)

Beschrijf NEE. Pin-definitie Leg uit
1 N/C in de lucht hangen
2 SDA ik 2 C seriële bidirectionele datapin
3 SCL ik 2 C seriële klokingangspin
4 VDD voeding
5 GND gronden
6 N/C in de lucht hangen



Absoluut maximale beoordeling (MCP-H11)

Parameter teken minimaal typisch maximaal eenheid notities
spanning VDD -0,3 5.8 V
Digitale pinspanning Vio, graaf -0,3 VDD 0,3 V 25°C
Overbelasting druk Pproof 2X kPaG
barstdruk Pburst 3X kPaG
ESD-bescherming HBM 4 kV
bewaartemperatuur Tstg -40 125 °C


Aanbevolen werkomvang (MCP-H11)

Parameter teken minimaal typisch maximaal eenheid notities
Voedingsspanning 1 VDD 3 5 5.5 V
Bedrijfsbereik Prange -100 1000 kPa Meerdere bereikopties beschikbaar
bedrijfstemperatuur Topr -20 85 °C
