Algemene beschrijving

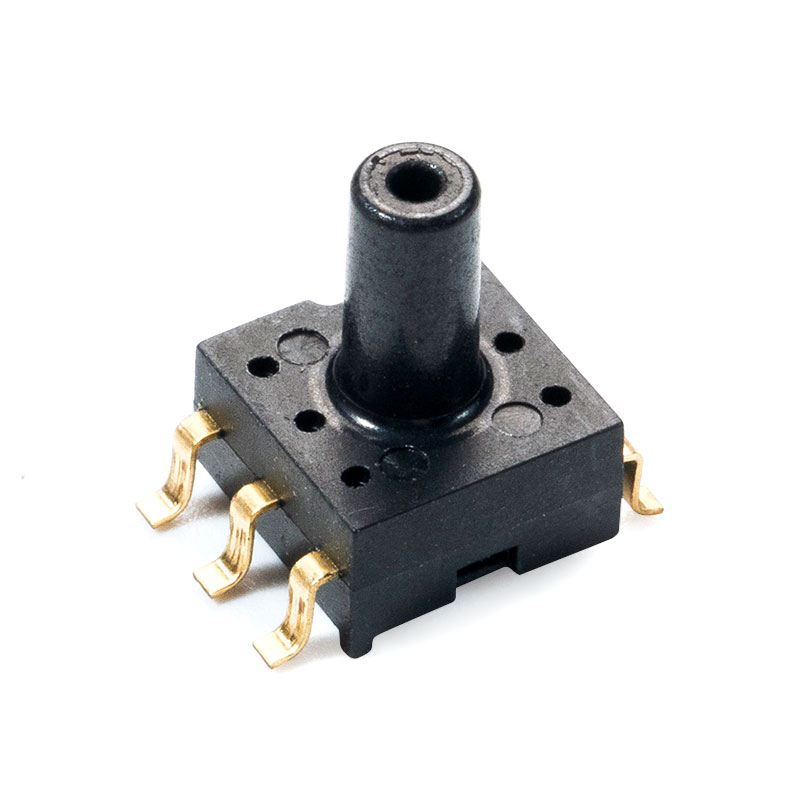

De MCP-H10-serie is een klein pakket (SOP) met een mondstuk, dat signaalversterking, niet-lineariteit en temperatuurcompensatie voor silicium-piëzoresistieve druksensoren integreert. De druksensor uit de MCP-H10-serie is een product dat gebruik maakt van geavanceerde MEMS-technologie en is speciaal ontworpen voor consumentenelektronica en medische toepassingen. De druksensor kan rechtstreeks op een printplaat worden gesoldeerd, waardoor een nauwkeurig analoog spanningsuitgangssignaal met hoge amplitude ontstaat dat evenredig is aan de uitgeoefende druk.
Kenmerken
Meetbereik: -100kPa~1000kPa
Absolute analoge uitgang met een breed lineair bereik (typische waarden van 0,5V~4,5V) (opmerking: uitgangsspanning kan worden aangepast)
Voedingsspanning 5,0 V (3,3 V optioneel)
Bedrijfstemperatuurbereik -20 tot 85 ℃
Opslagtemperatuurbereik -40 tot 125 ℃
Typische toepassingen
Industrieel gebruik: drukschakelaars en pneumatische componenten
Medisch gebruik: bloeddrukmeter, zuurstofgenerator
Waterniveaudetectie van huishoudelijke apparaten: wasmachines, vaatwassers, stofzuigers
Luchtdrukcontrole: schone kamers en rookkamers
Overig: Luchtdruk-middendruksensor
Structuur prestaties
Drukgevoelige chip: silicium
Looddraad: gouddraad
Afdichtingsschaal: PPS-materiaal
Pin: Verkoperd met goud
Nettogewicht: ongeveer 0,3 gram
Elektrische specificaties
| Kenmerkend | Symbool | Min | Typ | Max | Eenheid |
| Spanning @ Vs=5,0V (MCP-H10-A-serie) | V S | 4.75 | 5 | 5.25 | VDC |
| Spanning @ Vs=3,3V (MCP-H10-B-serie) | V S | 3 | 3.3 | 3.6 | VDC |
| Werkende stroom | ik o | — | 3 | mADC | |
| Nauwkeurigheid (0 ℃ tot 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC-resolutie | RES ADC | — | 24 | — | beetje |
| DAC-resolutie | RES DAC | — | 12 | — | beetje |
| Frequentie | Fsys | 1 | MHz | ||
| Reactietijd | t R | — | 2.5 | — | MS |
| Begintijd | — | — | 100 | — | MS |
| ESD-bescherming | — | — | 2 | — | KV |
