Hoe werken autodruksensoren?

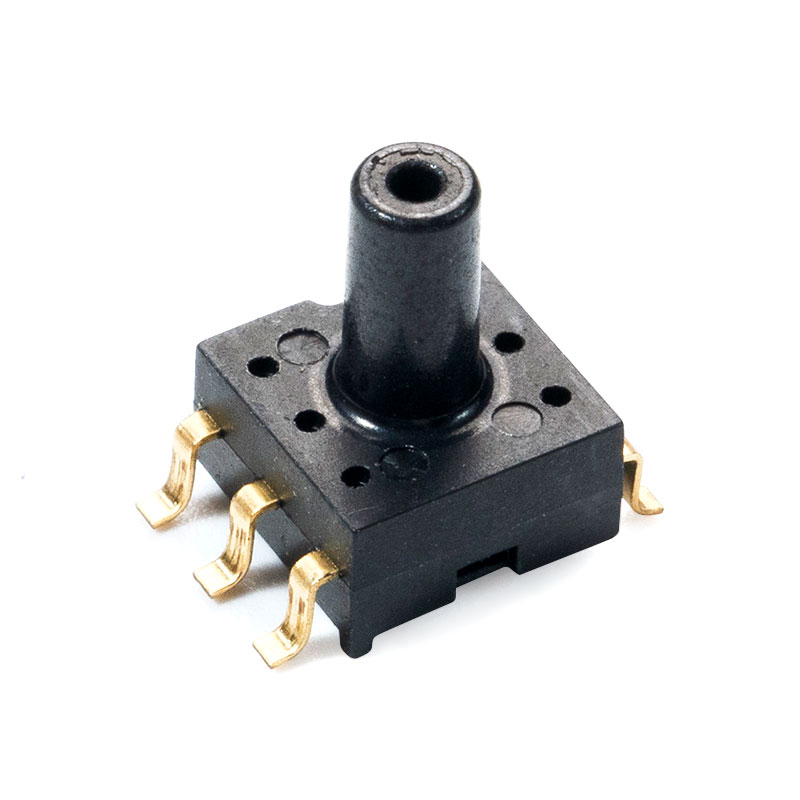

Druksensor voor auto's

In de kern is een Druksensor voor auto's is een elektromechanisch apparaat dat is ontworpen om de kracht te meten die wordt uitgeoefend door vloeistoffen of gassen in de verschillende systemen van een voertuig. Zijn fundamentele rol is om deze fysieke druk om te zetten in een elektrisch signaal, meestal een spanning of frequentie, dat kan worden geïnterpreteerd door de Engine Control Unit (ECU) van de auto of andere boordcomputers. Zie het als het zenuwstelsel van de auto, dat voortdurend realtime gegevens over de interne omstandigheden verzendt. Zonder deze voortdurende stroom van informatie zou moderne autotechnologie – brandstofinjectie, emissiebeheersing, geavanceerde veiligheidsvoorzieningen – onmogelijk zijn.

1. Wat is een Druksensor voor auto's en waarom is het van cruciaal belang?

Het kritische karakter van deze sensoren kan niet genoeg worden benadrukt. Zij zijn de onbezongen helden die ervoor zorgen dat uw auto efficiënt, veilig en schoon rijdt. Door bijvoorbeeld de druk in het spruitstuk te meten, kan de ECU de precieze hoeveelheid brandstof berekenen die moet worden ingespoten voor een optimale verbranding, wat een directe invloed heeft op het vermogen en het brandstofverbruik. In veiligheidssystemen zoals ABS en airbags leveren druksensoren de onmiddellijke gegevens die nodig zijn om levensreddende interventies in milliseconden uit te voeren. In wezen transformeren ze uw voertuig van een puur mechanische machine in een intelligent, responsief systeem, waardoor ze onmisbare componenten worden in het hedendaagse auto-ontwerp.

• Zet fysieke druk om in leesbare elektrische signalen voor de ECU.
• Cruciaal voor het optimaliseren van de motorprestaties, het brandstofverbruik en de emissies.
• Biedt essentiële gegevens voor actieve en passieve veiligheidssystemen (ABS, ESC, airbags).
• Maakt de complexe functionaliteiten van moderne voertuigen mogelijk, van klimaatbeheersing tot bandenmonitoring.

2. Een diepe duik in Typen en toepassingen van druksensoren voor auto's

De wereld van autosensoren is enorm, maar druksensoren behoren tot de meest gevarieerde en breed inzetbare. Het begrijpen van de verschillende typen is de sleutel tot het diagnosticeren van problemen en het waarderen van de complexiteit van uw voertuig. Deze sensoren zijn niet one-size-fits-all; elk is zorgvuldig ontworpen voor een specifieke omgeving en drukbereik. Van de zeer warme omgeving van de motorruimte tot de blootgestelde omstandigheden van een wiel: elke sensor speelt een unieke rol. Een alomvattende blik onthult een geavanceerd netwerk van componenten die in harmonie samenwerken om de voertuigdynamiek te monitoren en te beheren. In dit gedeelte worden de belangrijkste categorieën onderzocht, waarbij hun specifieke functies en de systemen die zij mogelijk maken gedetailleerd worden beschreven.

2.1 Motormanagementsensoren

2.1.1 Sensor voor absolute druk (MAP) van het spruitstuk

De MAP-sensor is een hoeksteen van het motormanagement. Het meet de absolute druk in het inlaatspruitstuk, die fluctueert met de motorbelasting en de hoogte. De ECU gebruikt deze gegevens, samen met het toerental en de temperatuur, om het luchtmassadebiet van de motor te bepalen. Deze berekening is essentieel voor het instellen van de juiste timing en duur van de brandstofinjectie, waardoor een optimale verbranding en vermogen onder alle rijomstandigheden wordt gegarandeerd.

2.1.2 Barometrische luchtdruksensor (BAP).

De BAP-sensor, vaak geïntegreerd met de MAP-sensor, meet de atmosferische druk in de omgeving. Met deze uitlezing kan de ECU de motorparameters aanpassen op basis van de hoogte. Naarmate de luchtdichtheid op grotere hoogte afneemt, helpt de BAP-sensor de ECU te compenseren door het lucht-brandstofmengsel te wijzigen, waardoor prestatieverlies wordt voorkomen en de efficiëntie behouden blijft.

2.2 Veiligheids- en besturingssystemen Sensoren

2.2.1 Sensor voor bandenspanningscontrolesysteem (TPMS).

TPMS-sensoren zijn bedoeld voor het bewaken van de luchtdruk in elke band. Ze dragen rechtstreeks bij aan de veiligheid door de bestuurder te waarschuwen voor een te lage bandenspanning, wat kan leiden tot bandenpech, verminderde remprestaties en een laag brandstofverbruik. Deze sensoren werken doorgaans op batterijen en zenden draadloos naar een centrale ontvanger.

2.2.2 Remvloeistofdruksensor

Deze sensor bevindt zich in het antiblokkeerremsysteem (ABS) of de elektronische stabiliteitscontrole (ESC) en meet de hydraulische druk in de remleidingen. Deze realtime gegevens zijn van cruciaal belang voor het ABS om de remdruk tijdens een noodstop te moduleren, waardoor het blokkeren van de wielen wordt voorkomen en de bestuurder de controle over het stuur kan behouden.

2.3 Andere belangrijke toepassingen

2.3.1 Koelmiddeldruksensor airconditioning (A/C).

Deze sensor bewaakt de druk van het koelmiddel aan zowel de hoge als de lage kant van het aircosysteem. Het voorkomt dat de compressor inschakelt als de druk te hoog of te laag is, waardoor het systeem wordt beschermd tegen catastrofale schade en een efficiënte cabinekoeling wordt gegarandeerd.

2.3.2 Oliedruksensor

Een kritische veiligheidscomponent, de oliedruksensor, bewaakt de druk van de motorolie. Als de druk onder een veilige drempel daalt, activeert dit een waarschuwingslampje op het dashboard, waardoor de bestuurder wordt gewaarschuwd voor een mogelijk catastrofale motorstoring die kan optreden als gevolg van onvoldoende smering.

3. Probleemoplossing: Veel voorkomende symptomen van een defecte bandenspanningscontrolesensor (TPMS)

Een falend TPMS kan een bron van frustratie zijn en, nog belangrijker, een veiligheidsrisico vormen. In tegenstelling tot andere sensoren wordt een TPMS-storing vaak rechtstreeks aan de bestuurder doorgegeven via een speciaal waarschuwingslampje. De symptomen kunnen echter soms dubbelzinnig zijn. Het herkennen van de specifieke tekenen van een TPMS-probleem versus een daadwerkelijk probleem met de bandenspanning is de eerste stap bij het effectief oplossen van problemen. Het systeem is ontworpen om gevoelig te zijn, en een storing kan zich op verschillende manieren manifesteren, van voortdurende valse alarmen tot een volledig gebrek aan reactie wanneer een band echt bijna leeg is. Het begrijpen van deze nuances is de sleutel tot het behoud van zowel uw veiligheid als uw gemoedsrust onderweg.

3.1 De verklikkers op uw dashboard

Het meest voor de hand liggende symptoom is het TPMS-waarschuwingslampje zelf. Een continu brandend TPMS-lampje geeft doorgaans aan dat een of meer banden een lage spanning hebben. Als het lampje echter ongeveer 60-90 seconden knippert wanneer u de auto start en daarna continu blijft branden, is dit een specifieke diagnosecode die wijst op een storing in het TPMS-systeem zelf, zoals een lege sensorbatterij of een storing in de ontvangermodule.

3.2 Fysieke symptomen die u kunt voelen

Hoewel een defecte sensor de manier waarop de auto rijdt niet zal veranderen, zal de onderliggende lage bandenspanning waarvoor hij u zou moeten waarschuwen wel. Als u merkt dat de auto naar één kant trekt, een gevoel van "sponsachtig" rijgedrag of een bonkend geluid ervaart, en het TPMS-lampje is uit, dan is de sensor zelf mogelijk defect. Het is van cruciaal belang om uw bandenspanning handmatig te controleren met een meter als u problemen met het rijgedrag vermoedt, ongeacht wat het dashboard zegt.

3.3 Onvermogen om het systeem te resetten

Nadat u uw banden tot de juiste spanning heeft opgepompt, hebben de meeste voertuigen een eenvoudige resetprocedure nodig om het TPMS-lampje uit te schakelen. Als u heeft gecontroleerd of alle banden goed zijn opgepompt en de juiste resetprocedure heeft uitgevoerd, maar het lampje blijft branden, is dit een sterke indicatie dat een van de sensoren niet communiceert met de computer van het voertuig.

4. DIY-gids: Hoe een autodruksensor te testen met een multimeter

Het testen van een autodruksensor, zoals een MAP-sensor, met een digitale multimeter is een eenvoudige diagnostische procedure die u tijd en geld kan besparen. Met dit proces kunt u controleren of de sensor correct reageert op drukveranderingen en het juiste elektrische signaal naar de ECU stuurt. Hoewel deze handleiding zich richt op een 3-draads MAP-sensor (die een referentie van 5 volt, een aarde- en een signaaldraad heeft), kunnen de fundamentele principes worden aangepast voor andere druksensoren met variabele weerstand. Raadpleeg altijd de onderhoudshandleiding van uw voertuig voor specifieke bedradingsschema's en spanningsspecificaties voordat u begint. Veiligheid staat voorop, dus zorg ervoor dat de motor is uitgeschakeld en dat de sleutel uit het contact is voordat u elektrische aansluitingen onderzoekt.

4.1 Essentiële hulpmiddelen en veiligheidsmaatregelen

U hebt een digitale multimeter nodig, de onderhoudshandleiding van het voertuig en een set back-probing-pinnen of fijndoorborende sondes. Veiligheidsmaatregelen zijn onder meer het loskoppelen van de negatieve accupool om onbedoelde kortsluiting te voorkomen, het dragen van een veiligheidsbril en ervoor zorgen dat de motorruimte koel aanvoelt.

4.2 Stapsgewijs testproces

1. Lokaliseer en krijg toegang tot de sensor: Zoek de MAP-sensor, meestal op het inlaatspruitstuk of erop aangesloten via een vacuümslang.
2. De multimeter instellen: Stel uw multimeter in om DC-volt af te lezen. Sluit de zwarte draad aan op een goede motoraarde.
3. Controleer referentiespanning: Met de sleutel AAN maar de motor UIT, onderzoekt u zorgvuldig de referentiedraad (meestal 5 V) en de aardedraad om er zeker van te zijn dat u een stabiele 5-voltvoeding heeft.
4. Testsignaaluitgang: Voer een back-sonde uit op de signaaldraad. Houd de sleutel nog aan en noteer de spanningswaarde bij stationair draaien (geen vacuüm). Het moet overeenkomen met de atmosferische druk. Breng vervolgens een handvacuümpomp aan op de vacuümpoort van de sensor. Naarmate u het vacuüm verhoogt, moet de uitgangsspanning soepel en proportioneel afnemen.
5. Vergelijk metingen: Vergelijk uw spanningswaarden bij verschillende vacuümniveaus met de specificaties in uw servicehandleiding. Als de sensor niet reageert of de meetwaarden buiten bereik zijn, is de sensor defect.

4.3 Interpretatie van de resultaten

Als de uitgangsspanning van de sensor statisch is, niet verandert door het toegepaste vacuüm, of buiten het gespecificeerde bereik ligt, is deze defect en moet deze worden vervangen. Als de referentiespanning ontbreekt, ligt het probleem in de bedrading of de ECU, en niet in de sensor zelf. Deze test levert definitief bewijs van de gezondheid van de sensor.

5. Slimme vervanging: Koopgids: OEM versus aftermarket autodruksensoren

Wanneer een druksensor defect raakt, wordt u geconfronteerd met een cruciale beslissing: koop een Original Equipment Manufacturer (OEM)-onderdeel of kies voor een aftermarket-alternatief. Deze keuze komt vaak neer op een afweging tussen kosten, kwaliteit en compatibiliteit. OEM-onderdelen worden gemaakt door de fabrikant van het voertuig of de officiële leverancier, waardoor een perfecte pasvorm en werking wordt gegarandeerd. Aftermarket-onderdelen worden geproduceerd door externe bedrijven en kunnen aanzienlijk variëren in kwaliteit. Om een ​​weloverwogen beslissing te kunnen nemen, is het nodig dat u de voor- en nadelen van elk ervan begrijpt. Een bedrijf als bijv AutoSense-dynamiek is gespecialiseerd in uiterst nauwkeurige aftermarket-sensoren die vaak voldoen aan de OEM-normen of deze zelfs overtreffen, wat benadrukt dat het aftermarket-landschap geen monoliet is. De juiste keuze hangt af van uw voertuig, uw budget en uw risicotolerantie.

5.1 OEM-sensoren (Original Equipment Manufacturer) begrijpen

OEM-sensoren bieden het hoogste niveau van zekerheid. Ze zijn exact hetzelfde onderdeel dat werd gebruikt toen de auto werd gebouwd, waardoor perfecte compatibiliteit met de ECU en fysieke bevestigingspunten van het voertuig wordt gegarandeerd. Het belangrijkste voordeel is betrouwbaarheid en gemoedsrust, ondersteund door de garantie van de voertuigfabrikant. Het belangrijkste nadeel zijn de aanzienlijk hogere kosten in vergelijking met de meeste aftermarket-opties.

5.2 Aftermarket-sensoropties verkennen

De aftermarket biedt een breed scala aan keuzes in verschillende prijsklassen. Hoogwaardige aftermarket-fabrikanten, zoals AutoSense-dynamiek , investeren zwaar in onderzoek en ontwikkeling om onderdelen te produceren die reverse-engineered zijn om aan de OEM-specificaties te voldoen of deze zelfs te overtreffen. Deze kunnen een uitstekende waarde bieden. De markt omvat echter ook goedkope onderdelen van lage kwaliteit die voortijdig kapot kunnen gaan of onnauwkeurige gegevens kunnen opleveren, waardoor de prestaties of efficiëntie van uw voertuig mogelijk worden geschaad.

5.3 Het eindoordeel: een besluitvormingskader

Om u te helpen beslissen, kunt u de volgende vergelijkingsmatrix overwegen. Het geeft een overzicht van de belangrijkste factoren om uw opties effectief af te wegen.

6. Wat is het volgende? Verkennen Toekomstige trends in druksensortechnologie voor auto's

De rol van de Druksensor voor auto's evolueert snel, aangedreven door de megatrends van elektrificatie, autonomie en connectiviteit. De eenvoudige druktransducers uit het verleden transformeren in intelligente, multifunctionele knooppunten binnen de complexe elektronische architectuur van de auto. Toekomstige sensoren zullen niet alleen nauwkeuriger en robuuster zijn, maar zullen ook worden geïntegreerd met andere technologieën om rijkere, meer contextuele gegevens te verschaffen. Deze evolutie is van cruciaal belang voor het mogelijk maken van geavanceerde rijhulpsystemen (ADAS) en volledig autonoom rijden, waarbij een alomvattend inzicht in de fysieke staat van het voertuig niet onderhandelbaar is. De druksensor wordt een belangrijke factor in het softwaregedefinieerde voertuig.

6.1 Integratie met IoT en Vehicle-to-Everything (V2X)-communicatie

Toekomstige sensoren zullen een integraal onderdeel zijn van het Internet of Things (IoT). Een TPMS-sensor waarschuwt bijvoorbeeld niet alleen de bestuurder; het zou kunnen communiceren met een slimme stadsinfrastructuur om gevaren op de weg te melden (zoals kuilen die drukverlies veroorzaken) of met andere voertuigen (V2V) om hen te waarschuwen voor een plotselinge leegloop. Deze gegevensuitwisseling zal de algehele verkeersveiligheid en efficiëntie verbeteren.

6.2 De opkomst van MEMS-technologie en miniaturisatie

De technologie van micro-elektromechanische systemen (MEMS) leidt tot sensoren die kleiner, energiezuiniger en gevoeliger zijn dan ooit tevoren. Deze miniaturisatie maakt het mogelijk sensoren op nieuwe en effectievere locaties te plaatsen, zoals direct in het rubber van banden of geïntegreerd in accupakketten van compacte elektrische voertuigen om de thermische druk te controleren.

6.3 Slimme sensoren met ingebouwde diagnostiek en AI

De volgende generatie sensoren zal ‘slim’ zijn. Ze zullen beschikken over ingebouwde microprocessors die zelfdiagnostiek kunnen uitvoeren en zelfs eenvoudige AI-algoritmen kunnen uitvoeren. Een slimme oliedruksensor zou onderscheid kunnen maken tussen een tijdelijke drukval en een kritieke storing, waardoor een genuanceerder alarm aan de ECU wordt gegeven. Dit gaat van eenvoudige gegevensrapportage naar intelligente informatieverwerking, waardoor de rekenlast op de centrale ECU wordt verminderd en voorspellend onderhoud mogelijk wordt gemaakt.

Veelgestelde vragen

Hoeveel kost het om een autodruksensor te vervangen?

De kosten voor het vervangen van een autodruksensor variëren aanzienlijk, afhankelijk van het sensortype en of u een OEM- of aftermarket-onderdeel kiest. Een eenvoudige aftermarket-TPMS-sensor kan alleen al voor het onderdeel tussen de €30 en €100 kosten, met nog eens €50 – €150 aan arbeid als dit door een professional wordt gedaan. Complexere sensoren zoals een MAP-sensor liggen doorgaans tussen de $ 50 en $ 250 voor het onderdeel. OEM-onderdelen zullen zich altijd aan de hogere kant van dit spectrum bevinden. Zelf een sensor vervangen kan een besparing op de arbeidskosten opleveren, maar vergt wel enige technische vaardigheid.

Kan ik rijden met een slechte druksensor?

Het hangt ervan af welke sensor defect is. Rijden met een defecte TPMS-sensor is over het algemeen voor korte tijd veilig, zolang u de bandenspanning regelmatig handmatig controleert. Rijden met een slechte MAP-sensor of oliedruksensor wordt echter afgeraden. Een defecte MAP-sensor kan een laag brandstofverbruik, ruw stationair draaien en mislukte emissietests veroorzaken. Een defecte oliedruksensor vormt een kritisch veiligheidsrisico; als de waarde niet correct wordt weergegeven, krijgt u mogelijk geen waarschuwing voordat uw motor te kampen heeft met een catastrofaal gebrek aan olie.

Waarom brandt mijn bandenspanningslampje, maar zijn mijn banden in orde?

Dit is een klassiek teken van een storing in het TPMS-systeem, en niet van een lage band. De meest voorkomende oorzaak is een lege batterij in een van de op het wiel gemonteerde TPMS-sensoren, die doorgaans 5-10 jaar meegaat. Andere oorzaken zijn onder meer een beschadigde sensor tijdens het verwisselen van banden, een defecte TPMS-ontvangermodule of het systeem dat opnieuw moet worden geïnitialiseerd nadat de banden zijn gewisseld. Het knipperende lampje bij het opstarten is de belangrijkste indicator dat het systeem een ​​interne fout heeft gedetecteerd.

Wat is de meest voorkomende autodruksensor die defect raakt?

De TPMS-sensor is misschien wel de meest voorkomende druksensor die defect raakt, voornamelijk vanwege de zware gebruiksomgeving. Het wordt blootgesteld aan extreme temperaturen, vocht, strooizout, trillingen en fysieke impact. De interne batterij heeft ook een beperkte levensduur. Na TPMS is de oliedruksensor een ander veelvoorkomend storingspunt, vaak als gevolg van motorwarmte en trillingen in de loop van de tijd, wat kan leiden tot interne lekkages of elektrische storingen.

Zijn aftermarket-druksensoren net zo goed als OEM?

Niet alle aftermarket-sensoren zijn gelijk gemaakt. Aftermarket-merken van hoge kwaliteit, zoals AutoSense-dynamiek Gebruik strenge tests en kwaliteitscontroles om sensoren te produceren die voldoen aan de OEM-prestatiespecificaties of deze zelfs overtreffen. Deze kunnen een uitstekende waarde hebben. Goedkope, merkloze aftermarket-onderdelen kunnen echter onbetrouwbaar zijn, slecht passen of onnauwkeurige gegevens opleveren. De sleutel is om gerenommeerde aftermarket-merken te onderzoeken en recensies te lezen voordat u tot aankoop overgaat. Voor kritische toepassingen of als de auto nog onder de garantie valt, is OEM de veiligste keuze.
