Absolute maximale beoordelingen (MCP-J10)
| Parameters | Symbool | Bereik | Eenheid |
| Analoge voedingsspanning | VDD | -0,3 tot 6,0 | V |
| Bedrijfstemperatuur | -40 tot 125 | ℃ | |
| Opslagtemperatuur | -50 tot 150 | ℃ | |
| Verbindingstemperatuur | 150 | ℃ | |
| ESD-gevoeligheid | HBM | 4 | kV |
Opmerking: Het overschrijden van de absolute maximale waarde kan permanente schade veroorzaken, en langdurig gebruik op de bovenstaande absolute maximale waarde kan de betrouwbaarheid van het apparaat beïnvloeden.
Elektrische karakteristiek (MCP-J10)
Tabel 1. Bedrijfskarakteristieken (VS = 5,0 Vdc, TA = 25°C tenzij anders vermeld)
| Parameters | Symbool | Min | Typ | Max | Eenheid |
| Voedingsspanning | VS | 4.75 | 5 | 5.25 | Vdc |
| Leveringsstroom | ik o | — | 3 | mAdc | |
| Offset (0°C tot 85°C) @ VS = 5,0 Volt | V uit | 0.44 | 0.5 | 0.56 | Vdc |
| Volledige uitvoer (0°C tot 85°C) @ VS = 5,0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Volledige schaalbereik (0 ℃ tot 85 ℃) @ VS=5,0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Ga verder met Tabel 1. Bedrijfskarakteristieken (VS = 5,0 Vdc, TA = 25°C tenzij anders vermeld)
| Parameters | Symbool | Min | Typ | Max | Eenheid |
| Nauwkeurigheid (0°C tot 85°C) | — | — | — | 2.5 | %V FSS |
| Reactietijd | tR | — | 2.5 | — | mevrouw |
| Opwarmtijd | — | — | 100 | — | mevrouw |
| Offsetstabiliteit | — | — | 0.25 | — | %V FSS |

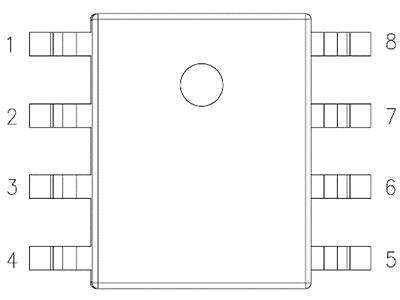

1. Verpakking en pindefinitie (MCP-J11)
| Beschrijf | NEE. | Pin-definitie | Beschrijf | |
 | 1 | N/C | vacant | |
| 2 | UIT | uitgang | Moet in de lucht worden opgehangen | |
| 3 | N/C | Vrij | ||
| 4 | GND | aarding | ||
| 5 | VDD | voeding | ||
| 6 | N/C | vacant | ||
| 7 | SCL | Seriële kloklijn | ||
| 8 | SDA | SDA |
Tabel 1.1 Pindefinitierelatie
Opmerking:
1.J10: 7&8 # pinnen moeten in de lucht hangen
2.J11: 2 # pin moet in de lucht hangen
2. Technische specificaties
2. Technische specificaties
| parameter | teken | minimale waarde | Typische waarden | Maximale waarde | eenheid | notities |
| resetten bij inschakelen | VDDPOR | 2.8 | V | |||
| Werkende stroom | Iavdd | 2 | 3 | mA | Werkmodwij | |
| 200 | nA | Stand-by stroom | ||||
| ADC-resolutie | HERSTEKENEN | 24 | Beetjes | |||
| Nauwkeurigheid uitgangsdruk 1,2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1,5% | %FS | -20°C ~ 70°C | ||||
| Stroom aan tijd | TUP | 100 | mevrouw | verstelbaar | ||
| EEPROM-gegevensbehoud | Leven | 10 | jaar | @125℃ |
1. Nauwkeurigheid omvat niet-lineariteit, temperatuurhysterese en drukhysterese;
2. Nauwkeurigheid over de volledige levensduur gebaseerd op 1000 uur HTOL-, LTOL-, HTSL-, THB- en PCT-testen;
2.2.I 2 C Elektrische kenmerken
| Parameter | teken | minimale waarde | Maximale waarde | eenheid | notities |
| klok frequentie | fBsclB | 1 | MHz | R=1K | |
| Klok lage puls onderhoudstijd | tBLOWB | 0.52 | wij | ||
| Klok hoge puls onderhoudstijd | tBHIGHB | 0.24 | wij | ||
| SDA-vestigingstijd | tBSUDATB | 0.1 | wij | ||
| SDA-houdtijd | tBHDDATB | 0.0 | wij | ||
| Vaststellingstijd aan het begin van elke sessie | tBSUSTAB | 0.24 | wij | ||
| Onderhoudstijd startconditie | tBHDSTAB | 0.24 | wij | ||
| Stop de tijd, vestig de tijd | tBSUSTOB | 0.24 | wij | ||
| De intervaltijd tussen twee communicaties | tBBUFB | 0.52 | wij |
