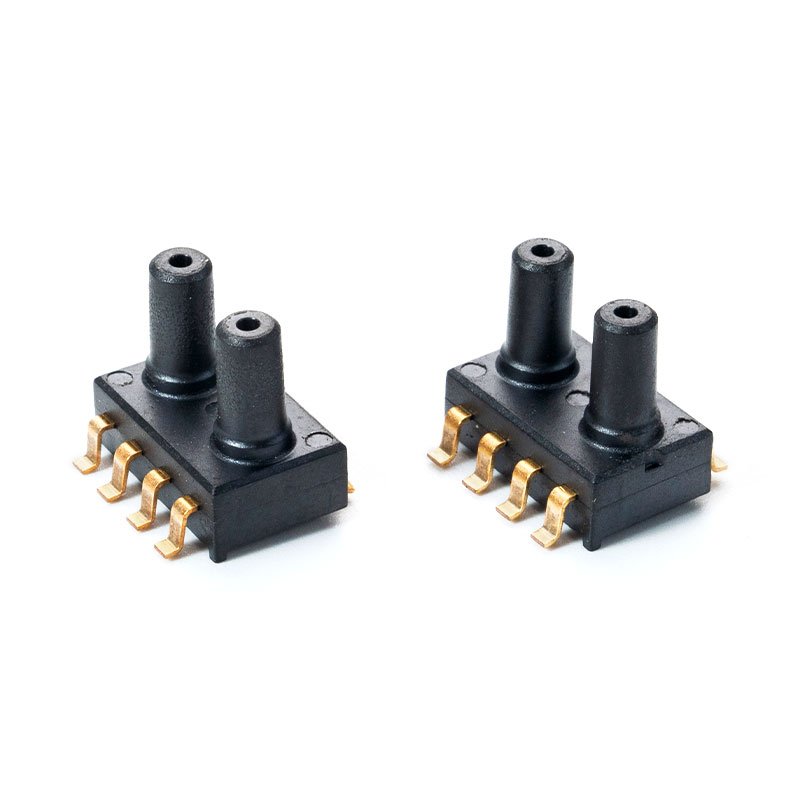

MCP-H20, MCP-H21 Opbouwmontagepakket SOP

BESCHRIJVING

De MCP-H20-serie is een Small Outline-pakket (SOP) met dubbele drukpoorten, waarin een silicium piëzoresistieve druksensor is geïntegreerd die signaalversterking, niet-lineariteit en temperatuurcompensatie integreert. Door gebruik te maken van geavanceerde MEMS-technologie is de druksensor uit de MCP-H20-serie op maat gemaakt voor consumentenelektronica en medische toepassingen. Het kan direct op het oppervlak worden gemonteerd en op een printplaat worden gesoldeerd, waardoor een nauwkeurig analoog spanningsuitgangssignaal met hoge amplitude wordt geleverd dat direct proportioneel is aan de uitgeoefende druk.

Kenmerken

Voedingsspanning: 5,0 V (3,3 V optioneel)
Drukbereik: -100 kPa tot 0, 200 kPa
Werkstroom: <3mA
Analoge spanningsuitgang
Bedrijfstemperatuur: -20 tot 85℃
Opslagtemperatuurbereik -40 tot 125 ℃

Typische toepassingen

Detectie van geblokkeerde filters
Hoogte- en luchtsnelheidsmetingen
Medische instrumenten
Brandblussysteem
Paneelmeter
Luchtbeweging/omgevingscontroles
Pneumatische bedieningselementen

Structuur prestaties

Drukgevoelige chip: silicium
Looddraad: gouddraad
Afdichtingsschaal: PPS-materiaal
Pin: Verkoperd met goud
Nettogewicht: ongeveer 0,3 gram

Neem contact met ons op
Vorig：MCPV5XXX, MCPV7XXX Opbouwmontagepakket SOP
Volgende：MCP-H10, MCP-H11 Opbouwmontagepakket SOP

Elektrische parameters

Kenmerkend Symbool Min Typ Max Eenheid
Vs=5,0V (MCP-H20-A-serie) V S 4.75 5.0 5.25 Vgelijkstroom
Vs=3,3V (MCP-H20-B-serie) V S 3 3.3 3.6 Vgelijkstroom
Werkende stroom ik o — 3 mA DC
Nauwkeurigheid (0℃ tot 85℃) — — — 1.5 %V FSS
ADC-resolutie RES ADC — 24 — beetje
DAC-resolutie RES DAC — 12 — beetje
Reactietijd t R — 2.5 — mevrouw
Opwarmtijd — — 100 — mevrouw
ESD-bescherming — — 2 — kV


Uitvoerparameters

MCP-H20-A-serie (voedingsspanning: 5,0 V)

Kenmerkend Symbool Min Typ Max Eenheid
Min. drukcompensatie (0℃ tot 85℃) V uit 0.44 0.5 0.56 VDC
Volledige output (0℃ tot 85℃) V FSO 4.44 4.5 4.56 VDC
Volledige schaal (0℃ tot 85℃) V FSS 3.88 4 4.12 VDC

MCP-H20-B-serie (voedingsspanning: 3,3 V)

Kenmerkend Symbool Min Typ Max Eenheid
Min. drukcompensatie (0℃ tot 85℃) V uit 0.055 0.1 0.145 VDC
Volledige output (0℃ tot 85℃) V FSO 3.055 3.1 3.145 VDC
Volledige schaal (0℃ tot 85℃) V FSS 2.91 3 3.09 VDC
