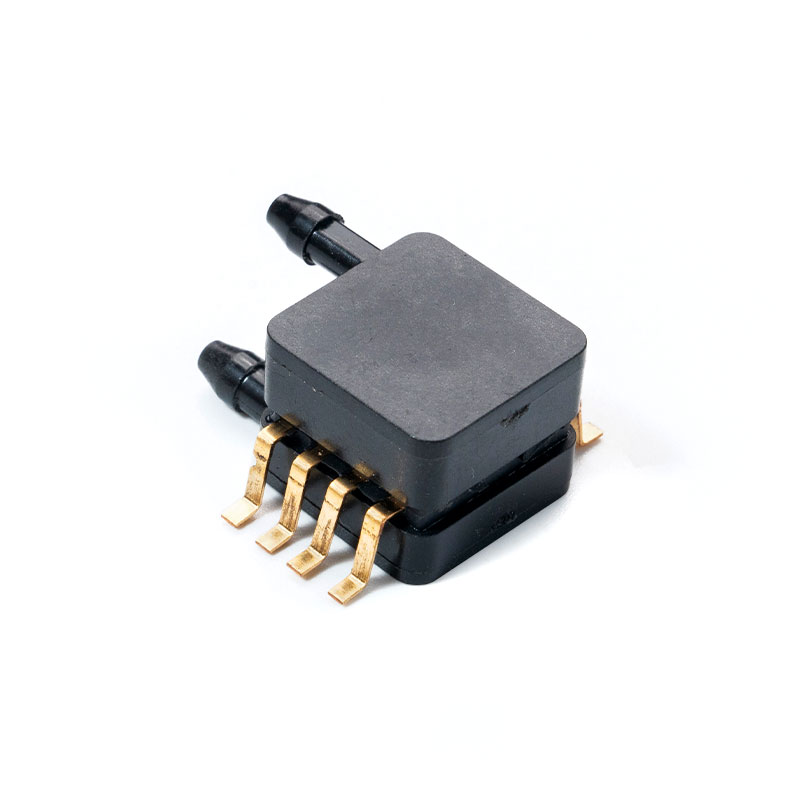

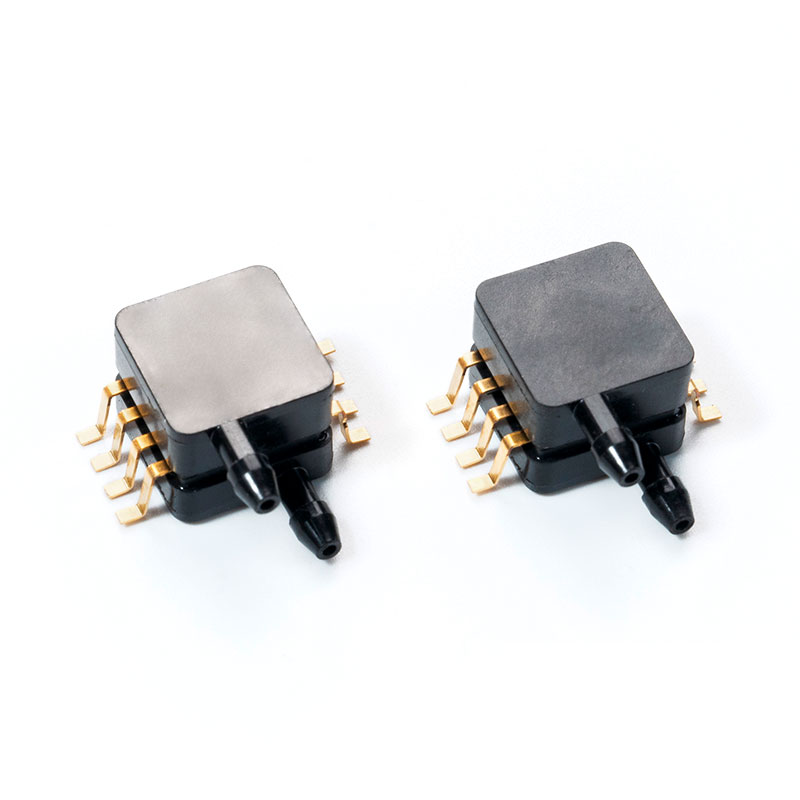

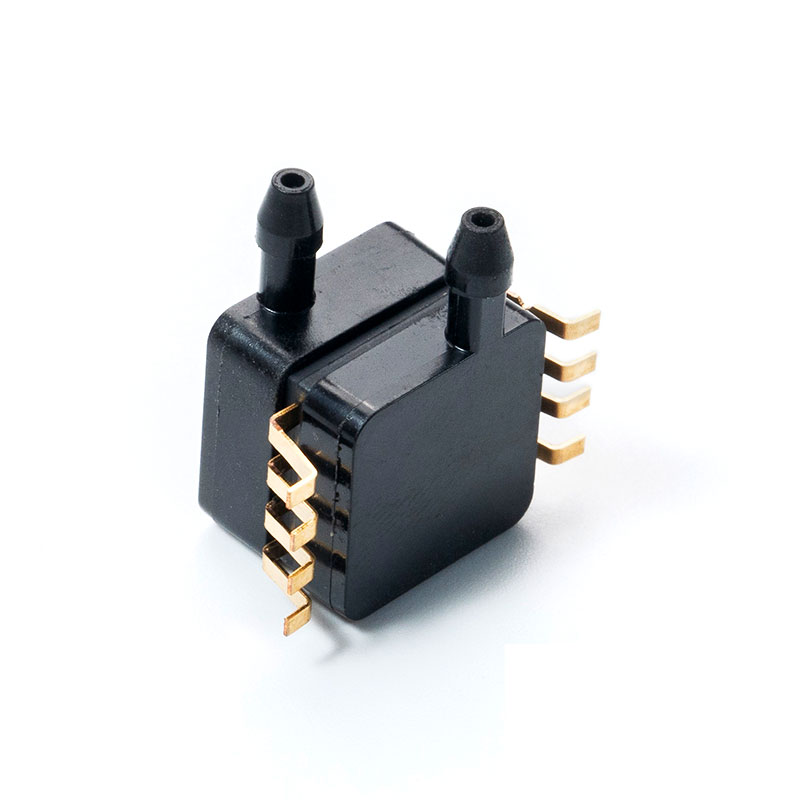

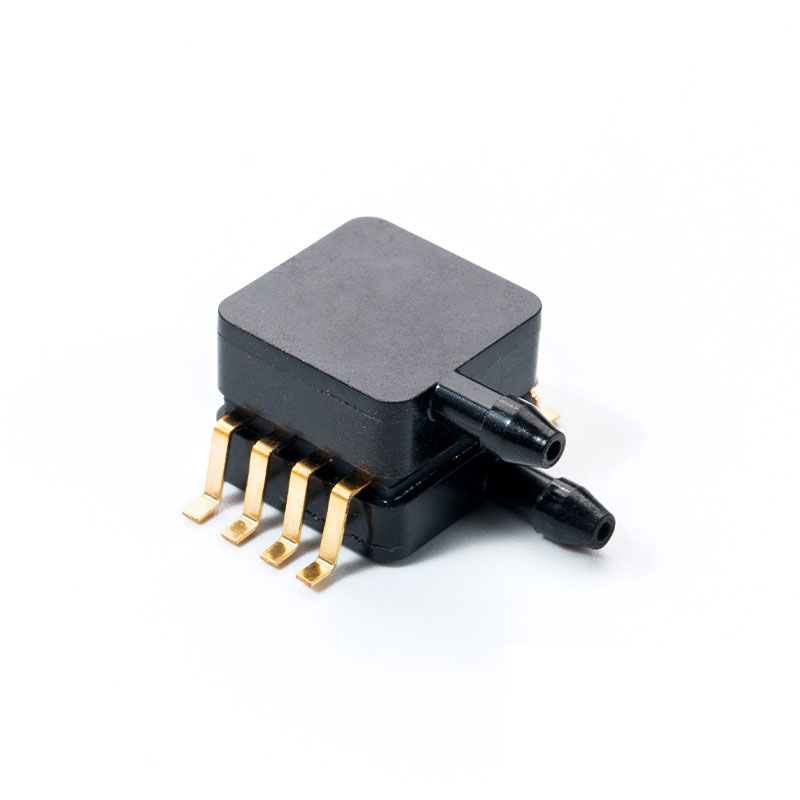

1. Algemene specificaties
Tabel 1. Limietparameters
| Kenmerkend | Min. | Max. | Eenheid |
| Voedingsspanning (Vsupply) | -0,3 | 6 | Vdc |
| Opslagtemperatuur | -40 | 125 | ℃ |
Tabel 2. Type druk
| Soort druk | beschrijving |
| Absoluut | De output is evenredig met het verschil tussen de toegepaste druk en het ingebouwde referentievacuüm |
| Gauge druk | De output is evenredig met het verschil tussen de toegepaste druk en de atmosferische (omgevings)druk |
| Differentiële druk | De output is evenredig met het verschil tussen de druk die op elke poort wordt uitgeoefend (poort 1 – poort 2). |
2. De technische parameters van de analoge uitgang
Tabel 3. Specificaties analoge uitgang
(VS = 5,0 Vdc, TA = 25 °C tenzij anders vermeld. )
| Kenmerkend | teken | Min. | Typ. | Max. | Eenheid |
| Drukbereik 1 | P OP | -5 | 100 | kPa | |
| Voedingsspanning 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Voedingsstroom | ik o | - | 3 | 10 | mAdc |
| Drukoffset3(10 °C tot 60 °C) @ VS = 5,0 Volt | 0.155 | 0.2 | 0.245 | ||
| Volledige uitvoer 4 | 4.655 | 4.7 | 4.745 | ||
| Volledige schaalomvang (VFSS) 5 | - | 4.41 | 4,5- | 4.59 | V |
| Nauwkeurigheid 6 | - | - | 0.025 | - | |
| Gevoeligheid | 0.45 | V/kPa | |||
| Bedrijfstemperatuurbereik | Tstg | –40 | — | 85 | °C |
| Reactietijd 7 | t R | — | 2.5 | — | mevrouw |
| Inschakeltijd 8 | 100 | mevrouw |
1. 1,0 kPa (kiloPascal) is gelijk aan 0,145 psi.
2. Het apparaat is ratiometrisch binnen dit gespecificeerde excitatiebereik.
3. Offset (Voff) wordt gedefinieerd als de uitgangsspanning bij de minimale nominale druk.
4. Volle schaaluitgang (VFSO) wordt gedefinieerd als de uitgangsspanning bij de maximale of volledige nominale druk.
5. Volledige schaalbereik (VFSS) wordt gedefinieerd als het algebraïsche verschil tussen de uitgangsspanning bij volledige nominale druk en de uitgangsspanning bij de minimaal nominale druk.
6. Nauwkeurigheid (foutbudget) bestaat uit het volgende:
• Lineariteit: Outputafwijking van een lineaire relatie met druk over het gespecificeerde drukbereik.
• Temperatuurhysteresis: uitgangsafwijking bij elke temperatuur binnen het bedrijfstemperatuurbereik, nadat de temperatuur van en naar de minimale of maximale bedrijfstemperatuurpunten is gewisseld, waarbij het drukverschil nul is.
• Drukhysteresis: uitgangsafwijking bij elke druk binnen het gespecificeerde bereik, wanneer deze druk wordt geschakeld van en naar de minimale of maximale nominale druk, bij 25 °C.
• TcSpan: Vermogensafwijking over het temperatuurbereik van 10° tot 60 °C, ten opzichte van 25 °C.
• TcOffset: uitgangsafwijking bij toegepaste minimale nominale druk, over het temperatuurbereik van 10° tot 60 °C, ten opzichte van 25 °C.
• Variatie van nominaal: de variatie van nominale waarden, voor offset of volledige schaal, als percentage van VFSS, bij 25 °C.
7. De responstijd wordt gedefinieerd als de tijd waarin de stapsgewijze verandering in de output van 10% naar 90% van de uiteindelijke waarde gaat, wanneer deze wordt onderworpen aan een gespecificeerde stapsgewijze verandering in druk.
8. Opwarmtijd wordt gedefinieerd als de tijd die het product nodig heeft om aan de gespecificeerde uitgangsspanning te voldoen nadat de druk is gestabiliseerd.
