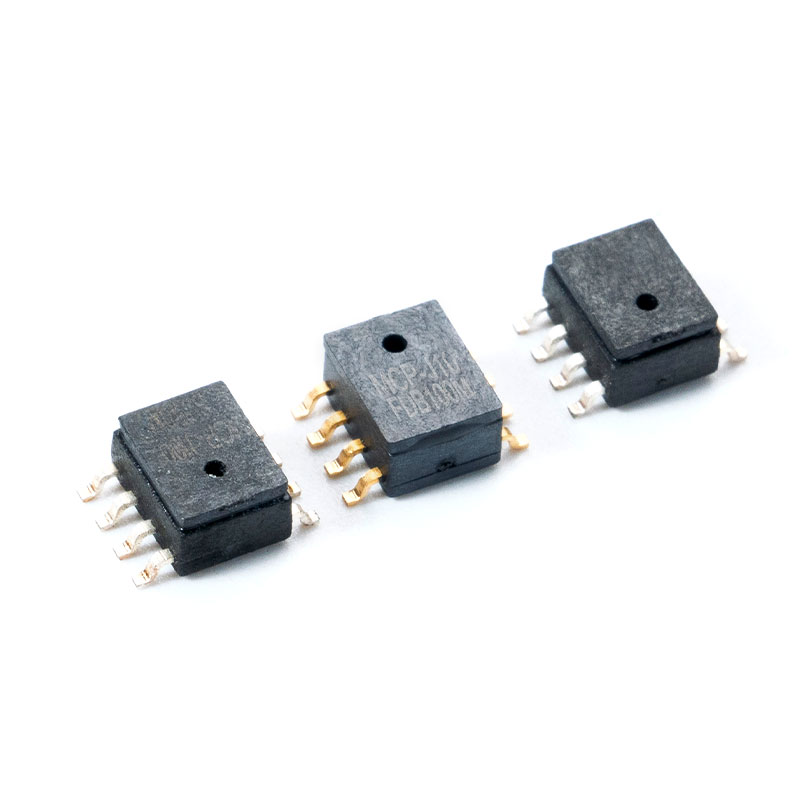

Wat is een absolute druksensor?

Een absolute druksensor is een transducer die de druk meet ten opzichte van een perfect vacuüm (0 Pa), in plaats van ten opzichte van de atmosferische of andere referentiedruk. Dit maakt hem fundamenteel anders dan meter- of differentieelsensoren, en bij uitstek geschikt voor toepassingen waarbij atmosferische fluctuaties onaanvaardbare meetfouten zouden veroorzaken. Van lucht- en ruimtevaarthoogtemeting tot industriële HVAC-systemen, absolute druksensoren zijn een hoeksteen van precisiemetingstechniek.

Deze gids behandelt alles wat ingenieurs, inkoopspecialisten en systeemintegrators moeten weten: van werkingsprincipes en vergelijkingsgegevens tot toepassingsspecifieke selectiecriteria en goedkope implementatieopties.

1. Hoe werkt een absolute druksensor?

1.1 Kernwerkingsprincipe

Een absolute druksensor bevat een afgesloten referentiekamer die is geëvacueerd tot een bijna perfect vacuüm (doorgaans <10⁻³ Pa). Een sensordiafragma, meestal gemaakt van silicium, roestvrij staal of keramiek, buigt af als reactie op de procesdruk die aan één kant wordt uitgeoefend. Deze mechanische afbuiging wordt omgezet in een elektrisch signaal met behulp van een van de volgende transductiemethoden:

• Piëzoresistief : Rekstrookjes op het membraan veranderen de weerstand evenredig met de doorbuiging. Meest gebruikelijk bij MEMS-gebaseerde sensoren vanwege de hoge gevoeligheid en lage kosten.
• Capacitief : Doorbuiging verandert de capaciteit tussen het diafragma en een vaste elektrode. Biedt uitstekende stabiliteit op lange termijn en lage temperatuurafwijkingen.
• Piëzo-elektrisch : Genereert een lading onder dynamische druk. Meest geschikt voor snelle voorbijgaande metingen, niet voor statische druk.
• Resonant : Druk verandert de resonantiefrequentie van een trillend element. Hoge nauwkeurigheid maar hogere kosten.

De uitvoer wordt vervolgens geconditioneerd via ingebouwde ASIC-circuits die zorgen voor temperatuurcompensatie, nul-offsetcorrectie en signaalversterking, waardoor een gekalibreerde analoge (0–5 V, 4–20 mA) of digitale (I²C, SPI) uitvoer ontstaat.

1.2 Absoluut versus meter versus differentieel: belangrijkste verschillen

Het begrijpen van het onderscheid tussen sensortypen is van cruciaal belang voor een correct systeemontwerp. Terwijl metersensoren de druk meten ten opzichte van de omgevingsatmosfeer en verschilsensoren twee procesdrukken vergelijken, een absolute druksensor vs gauge pressure sensor vergelijking onthult een fundamenteel referentiepuntverschil dat de meetnauwkeurigheid beïnvloedt in omgevingen met variabele hoogte of variabel klimaat.

1.3 Waarom vacuümreferentie belangrijk is

De afgesloten vacuümreferentiekamer maakt absolute metingen mogelijk. In tegenstelling tot metersensoren, die een ventilatiepoort gebruiken die open is naar de atmosfeer, kan een absolute druksensor is immuun voor barometrische drift, hoogtevariatie en seizoensgebonden atmosferische veranderingen. Hierover valt niet te onderhandelen in toepassingen als hoogtemeting in de luchtvaart, waarbij een drukfout van 1 hPa op hoogte zich kan vertalen in een hoogtefout van ~8,5 m – een kritische veiligheidsmarge in een gecontroleerd luchtruim.

Bij medische ventilatoren en infuuspompen zorgt de absolute drukmeting ervoor dat de medicijntoediening en ademhalingsondersteuning niet worden beïnvloed door de hoogte van het ziekenhuis of veranderingen in de omgevingsdruk tijdens transport.

2. Absoluut druksensor versus manometerdruksensor - diepgaande vergelijking

2.1 Vergelijking van specificaties naast elkaar

Bij het beoordelen van een absolute druksensor vs gauge pressure sensor moeten ingenieurs niet alleen rekening houden met het referentiepunt, maar ook met de manier waarop elk type presteert op basis van belangrijke metrologische parameters. De onderstaande tabel vat de typische datasheetspecificaties samen voor vergelijkbare MEMS-gebaseerde apparaten in het bereik van 0–10 bar:

2.2 Wanneer moet u een absolute overmaat kiezen?

Kies een absolute druksensor wanneer:

• De applicatie werkt op verschillende hoogten of locaties met verschillende barometrische drukken (bijvoorbeeld mobiele apparatuur, vliegtuigen, drones).
• Traceerbaarheid van metingen tot een absolute standaard (SI-eenheid: Pascal) is vereist voor naleving van de regelgeving, wat gebruikelijk is bij medische en ruimtevaartcertificering.
• Er is vacuümbewaking of subatmosferische procescontrole nodig (bijvoorbeeld halfgeleiderproductie, vriesdrogen).
• Gegevensregistratie op lange termijn vereist een stabiele, driftvrije basislijn die niet wordt beïnvloed door dagelijkse weersveranderingen.

Metersensoren blijven de voorkeurskeuze in gesloten hydraulische en pneumatische systemen waarbij de relatieve druk ten opzichte van de atmosfeer de relevante technische grootheid is (bijvoorbeeld het oppompen van banden, keteldruk).

2.3 Veel voorkomende misvattingen

• Misvatting: "Absolute sensoren lezen 0 bij omgevingstemperatuur." — Dat doen ze niet. Op zeeniveau geeft een absolute sensor ~101,325 kPa aan. Alleen een metersensor geeft 0 aan bij omgevingstemperatuur.
• Misvatting: "Absolute sensoren zijn altijd nauwkeuriger." — Nauwkeurigheid hangt af van het ontwerp en de kalibratie, niet van het referentietype. Gauge-sensoren kunnen een gelijke of betere nauwkeurigheid bereiken voor relatieve metingen.
• Misvatting: "Je kunt een metersensor omzetten in absoluut door atmosferische druk toe te voegen." — Dit werkt alleen als de atmosferische druk bekend en stabiel is, wat het doel tenietdoet bij mobiele toepassingen of toepassingen op grote hoogte.

3. Belangrijkste toepassingen per sector

3.1 Absolute druksensor voor hoogtemetertoepassingen

De absolute druksensor for altimeter applications is een van de technisch meest veeleisende gebruiksscenario's. Vliegtuighoogtemeters zijn gebaseerd op het International Standard Atmosphere (ISA)-model, dat een voorspelbare druk-hoogterelatie definieert: de druk neemt ongeveer 1,2 hPa af per 10 m hoogtewinst op zeeniveau.

Voor gecertificeerde luchtvaartelektronica moeten sensoren voldoen aan de DO-160G-milieunormen en RTCA/DO-178C-softwareborgingsniveaus. De belangrijkste specificaties zijn onder meer:

• Drukbereik: 10–110 kPa (voor hoogtes van -500 m tot ~30.000 m)
• Resolutie: <1 Pa (equivalent aan ~8 cm hoogteresolutie)
• Temperatuurcompensatie: -55°C tot 85°C
• Schok- en trillingsbestendigheid conform MIL-STD-810

Drones en UAV's van consumentenkwaliteit gebruiken goedkopere MEMS-barometrische sensoren (bijv. 24-bits resolutie, I²C-interface) die in rustige omstandigheden nog steeds een hoogtenauwkeurigheid van <± 1 m bereiken, voldoende voor geautomatiseerde vluchtcontrole en terugkeer naar huis-functies.

3.2 Absolute druksensor voor HVAC-systemen

In absolute druksensor for HVAC systems De belangrijkste rol is het bewaken van de koelmiddeldruk in compressorcircuits, toevoer- en retourplenums van luchtbehandelingsunits (AHU), en gebouwautomatiseringssystemen (BAS). In tegenstelling tot filterverschildrukbewaking (waarbij gebruik wordt gemaakt van verschilsensoren), vereist het koelmiddelcircuitbeheer absolute druk om de oververhitting en onderkoeling van het koelmiddel nauwkeurig te berekenen met behulp van druk-enthalpie (P-H)-diagrammen.

3.3 Medische hulpmiddelen

Medische kwaliteit absolute druksensoren zijn ingebed in ventilatoren, anesthesiemachines, infuuspompen, bloeddrukmeters en dialyseapparatuur. Regelgevende vereisten (IEC 60601-1, ISO 80601) schrijven biocompatibiliteit voor materialen die in contact komen met vloeistoffen, elektromagnetische compatibiliteit (EMC) en rigoureuze traceerbaarheid van kalibratie voor.

Belangrijkste kenmerken van de medische sensor:

• Nauwkeurigheid: ±0,1% FS of beter, met NIST-traceerbare kalibratie
• Lange termijn drift: <±0,05% FS/jaar
• Mediacompatibiliteit: zoutoplossing, zuurstof, anesthesiegasmengsels
• Uitgang: Digitaal (I²C/SPI) met ingebouwde temperatuurcompensatie, bij voorkeur voor moderne embedded architecturen

3.4 Automobielsystemen

Automobiel-toepassingen van absolute druksensoren omvatten spruitstuk absolute druk (MAP) sensoren, bandenspanningscontrolesystemen (TPMS, hoewel deze doorgaans meters zijn), turbocompressordruk en dampdruk in de brandstoftank. MAP-sensoren zijn van cruciaal belang voor berekeningen van de brandstofinjectie en het ontstekingstijdstip van de motorregeleenheid (ECU). Ze moeten voldoen aan de AEC-Q100 klasse 1-kwalificatie (-40 °C tot 125 °C), hoge trillingen en blootstelling aan brandstofdampen.

• Werkbereik: 10–400 kPa absoluut (dekt stationair vacuüm door maximale boost)
• Uitgang: Ratiometrisch analoog (0,5–4,5 V) of SENT digitaal protocol
• Reactietijd: <1 ms voor dynamische motorgebeurtenissen

3.5 Goedkope absolute druksensor voor Arduino-projecten

De rise of open-source hardware has created strong demand for a goedkope absolute druksensor Arduino -compatibele oplossing. Deze sensoren (meestal MEMS-barometrische apparaten met I²C- of SPI-uitvoer) maken weerstations, hoogteloggers, indoornavigatie en drone-projecten mogelijk tegen minimale kosten.

Populaire MEMS absolute barometrische sensoren die worden gebruikt in Arduino-ecosystemen bieden:

• Drukbereik: 300–1100 hPa (dekt hoogtes van -500 m tot ~9.000 m)
• Interface: I²C (400 kHz snelle modus) of SPI
• Resolutie: 24-bit ADC, <0,18 Pa resolutie in ultrahoge resolutiemodus
• Voedingsspanning: 1,8–5 V (3,3 V logica-compatibel)
• Pakket: LGA-8, QFN of breakout-module voor prototyping
• Stroomverbruik: <1 µA in slaapmodus (cruciaal voor IoT-nodes op batterijen)

4. Hoe u de juiste absolute druksensor kiest

4.1 Belangrijkste specificaties om te evalueren

Het juiste selecteren absolute druksensor vereist een systematische evaluatie over verschillende specificatiedimensies heen. Ingenieurs moeten vermijden dat ze te veel specificeren (wat de kosten opdrijft) en te weinig specificeren (wat fouten in het veld veroorzaakt).

4.2 Selectiecriteria voor Arduino en embedded systemen

Voor een goedkope absolute druksensor Arduino of embedded microcontroller-applicatie, verschuift de prioriteit naar interfacecompatibiliteit, stroomverbruik en vormfactor. Overweeg:

• Interface-spanningsniveaus : Zorg ervoor dat de logische I²C/SPI-niveaus overeenkomen met uw MCU (3,3 V of 5 V). Veel MEMS-sensoren zijn native 3,3 V; gebruik niveauverschuivers bij aansluiting op 5 V Arduino Uno.
• Ondersteuning van de bibliotheek : Bevestigde beschikbaarheid van Arduino-bibliotheken verkort de ontwikkeltijd drastisch.
• Temperatuursensor op chip : De meeste MEMS-barometrische sensoren bevatten een geïntegreerde temperatuursensor voor compensatie en monitoring met dubbele functie.
• Bemonsteringssnelheid : Voor weerstations is 1 Hz voldoende. Voor hoogtebehoud in UAV's is 25–100 Hz nodig.
• Slaap- en standby-modi : Essentieel voor toepassingen op batterijen die gericht zijn op jarenlang gebruik op knoopcellen of kleine LiPo-packs.

4.3 Afwegingen tussen prijs en prestatie

De cost of an absolute druksensor schaalbaar met nauwkeurigheid, certificeringen, mediacompatibiliteit en verpakking. Door deze afwegingen te begrijpen, kunnen inkoopteams en systeemarchitecten het budget in evenwicht brengen met de technische vereisten.

5. Over MemsTech — Uw vertrouwde MEMS-druksensorpartner

5.1 Opgericht in Wuxi, gebouwd voor innovatie

MemsTech, opgericht in 2011 en gevestigd in het Wuxi National Hi-tech District, China's hub voor IoT-innovatie, is een onderneming die gespecialiseerd is in de R&D, productie en verkoop van MEMS-druksensoren. Het Wuxi National Hi-tech District heeft zichzelf gevestigd als een van de belangrijkste ecosystemen van Azië voor de productie van halfgeleiders en MEMS, waardoor MemsTech toegang krijgt tot geavanceerde fabricagemiddelen, onderzoekspartnerschappen en supply chain-infrastructuur die van cruciaal belang is voor de productie van grote volumes hoogwaardige sensoren.

5.2 Producten en industrieën die worden bediend

MemsTech's absolute druksensor De productlijn omvat een breed scala aan drukbereiken, outputtypes en verpakkingsopties, ontworpen om B2B-klanten te bedienen in:

• Medisch : Sensoren ontworpen voor beademingsapparatuur, infuussystemen en diagnostische instrumenten – in overeenstemming met de ISO 13485 kwaliteitsmanagementvereisten.
• Automotive : MEMS-druksensoren die voldoen aan de AEC-Q100 klasse 1-kwalificatie voor bewaking van de druk in het spruitstuk, brandstofdamp en remsysteem.
• Consumentenelektronica : Compacte, energiezuinige MEMS-sensoren voor smartphones, smart home-apparaten, wearables en IoT-knooppunten.

5.3 Waarom inkoopteams en groothandelspartners voor MemsTech kiezen

• Professionele R&D-mogelijkheden : Eigen MEMS-ontwerp en procestechniek maken maatwerkoplossingen voor OEM- en ODM-klanten mogelijk.
• Wetenschappelijk productiemanagement : ISO-gecontroleerde productielijnen met statistische procescontrole (SPC) zorgen voor consistente opbrengst en kwaliteit op schaal.
• Rigoureuze verpakking en testen : Elke sensor ondergaat vóór verzending een volledige kalibratie en functionele tests, waarbij optionele 100% HTOL-screening (High-Temperature Operating Life) beschikbaar is.
• Concurrerende prijzen : Verticale integratie en volumeproductie-efficiëntie stellen MemsTech in staat hoogwaardige, kosteneffectieve detectieoplossingen te leveren die de totale systeemstuklijstkosten verlagen zonder de betrouwbaarheid in gevaar te brengen.

6. Veelgestelde vragen (FAQ)

Vraag 1: Wat is het fundamentele verschil tussen een absolute druksensor en een manometerdruksensor?

Een absolute druksensor meet de druk ten opzichte van een perfect vacuüm (0 Pa). Een manometerdruksensor meet de druk ten opzichte van de lokale atmosferische druk, die varieert met de hoogte en het weer. Als gevolg hiervan is een absolute druksensor vs gauge pressure sensor Uit een vergelijking blijkt dat absolute sensoren een stabiele, locatie-onafhankelijke meting bieden, terwijl metersensoren geschikter zijn wanneer de technische grootheid van belang de druk boven of onder de omgevingstemperatuur is, zoals het oppompen van banden of het op druk brengen van de tank ten opzichte van de atmosfeer.

Vraag 2: Hoe werkt een absolute druksensor in een hoogtemetertoepassing?

In een absolute druksensor for altimeter applications meet de sensor de werkelijke barometrische druk van de atmosfeer op de huidige hoogte van het vliegtuig of de UAV. Met behulp van het International Standard Atmosphere (ISA)-model, waarbij de druk op lage hoogte met ongeveer 1,2 hPa per 10 m hoogtewinst afneemt, zet het systeem drukmetingen om in hoogtewaarden. De afgedichte vacuümreferentie in de sensor zorgt ervoor dat deze meting niet wordt beïnvloed door druk in de cabine of lokaal weer, waardoor een stabiel en herhaalbaar hoogtesignaal wordt verkregen voor vluchtcontrolesystemen.

Vraag 3: Kan een goedkope absolute druksensor worden gebruikt met Arduino voor doe-het-zelf-hoogtemetingen?

Ja. EEN goedkope absolute druksensor Arduino -compatibel MEMS-apparaat – doorgaans een 24-bit I²C-barometrische sensor – kan een hoogteresolutie bereiken die beter is dan 0,5 m in stilstaande lucht. De Arduino leest ruwe drukgegevens via I²C, past de hypsometrische formule toe (of een vereenvoudigde ISA-benadering) en geeft de hoogte in meters weer. Voor de beste resultaten voert u vóór elke sessie een lokale drukkalibratie op grondniveau uit, aangezien de absolute druk op zeeniveau dagelijks met ±2–3 hPa varieert als gevolg van het weer, wat zich zonder correctie vertaalt in een hoogtefout van ±17–25 m.

Vraag 4: Welke specificaties zijn het meest kritisch bij het selecteren van een absolute druksensor voor HVAC-systemen?

Voor absolute druksensor for HVAC systems toepassingen zijn de meest kritische specificaties: (1) druk bereik —moet de volledige bedrijfsdruk van het koelmiddel dekken, inclusief transiënten; (2) media-compatibiliteit —bevochtigde materialen moeten compatibel zijn met koelmiddelen zoals R-410A, R-32 of R-134a; (3) totale foutband (TEB) over het volledige bedrijfstemperatuurbereik; (4) uitvoerinterface Een stroomlus van 4–20 mA heeft de voorkeur voor lange kabeltrajecten in gebouwsystemen; en (5) bescherming tegen binnendringen —IP67 minimum voor omgevingen in apparatuurruimten die zijn blootgesteld aan vocht en schoonmaakmiddelen.

Vraag 5: Hoe behoudt een absolute druksensor de nauwkeurigheid gedurende zijn hele levensduur?

Stabiliteit op lange termijn in een absolute druksensor hangt af van de integriteit van de afgedichte vacuümreferentiekamer, de kruipweerstand van het membraanmateriaal en de kwaliteit van het ASIC-compensatiealgoritme. Hoogwaardige MEMS-sensoren bereiken een stabiliteit op lange termijn van ±0,1% FS per jaar of beter. Om de gecertificeerde nauwkeurigheid te behouden, moeten sensoren periodiek opnieuw worden gekalibreerd, doorgaans elke 1 à 3 jaar, afhankelijk van de wettelijke vereisten van de toepassing. In kritische toepassingen (medisch, ruimtevaart) moeten fabrikanten NIST-traceerbare kalibratiecertificaten en gepubliceerde driftkarakteriseringsgegevens verstrekken.

Referenties

• Fraden, J. (2016). Handboek van moderne sensoren: natuurkunde, ontwerpen en toepassingen (5e ed.). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Internationale Elektrotechnische Commissie. (2005). IEC 60770-1: Transmitters voor gebruik in industriële procesbesturingssystemen – Deel 1: Methoden voor prestatie-evaluatie . IEC.
• MEMS & Sensoren Industrie Groep (MSIG). (2023). MEMS & Sensoren Marktrapport . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Omgevingsomstandigheden en testprocedures voor luchtlandingsapparatuur . RTCA, Inc.
• Nationale instrumenten. (2022). Grondbeginselen van druksensoren: sensortypen en selectiegids . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/druksensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Gegevensblad BMP390-druksensor . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/ Pressure-sensors/bmp390/
• Internationale Organisatie voor Standaardisatie. (2016). ISO 13485:2016 – Medische hulpmiddelen – Kwaliteitsmanagementsystemen . ISO. https://www.iso.org/standaard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Op faalmechanisme gebaseerde stresstestkwalificatie voor geïntegreerde schakelingen . Automotive Electronics Council.
